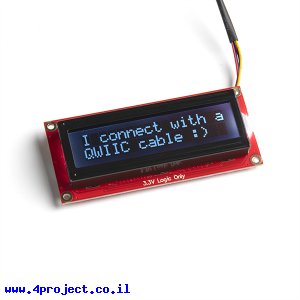

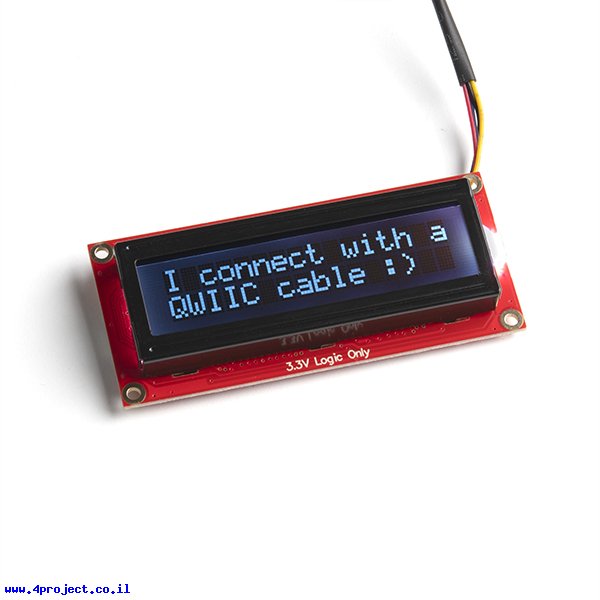

זוהי גרסה משופרת של מודול המסך, המבוססת על מיקרובקר AVR ATmega328P, שזהו בעצם בקר ארדואינו עם תצוגה.
אם תרצו, תוכלו לשנות את קוד שרץ על המיקרובקר ולהוסיף לו יכולות חדשות.
גרסה זו של התצוגה יכולה לתקשר דרך UART, SPI וגם I2C.
עם מסך זה אין צורך לטפל בתצוגה בקוד הבקר שלכם, פשוט שולחים לו מחרוזת שאתם רוצים להציג והוא כבר עושה את כל השאר.
חיבור ה-Qwiic בצידו האחורי של המסך מאפשר חיבור קל לרכיבים אחרים התומכים בחיבורים אלה.
על המודול יש מייצב מתח המאפשר לספק לו מתחים בין 3.3V ל-9V לקוים המסומנים RAW. קו המסומן כ "+" מחובר ישירות לאספקת מתח 3.3V של מיקרובקר.
כל קווי התקשורת של הרכיב פועלים ב-3.3V. תצטרכו מתאם רמות לוגיות כדי לחבר אותו למערכת הפועלת ב-5V.
מהירות תקשורת ה-UART של הרכיב מוגדרת ל-9600bps כברירת המחדל.
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר תווים: 16
- מספר שורות: 2
- גודל תווים: 5x8 pixels
- צבע תווים: RGB
- צבע רקע: שחור
- מתח עבודה: 3.3V
- תקשורת: UART ,SPI ,I2C
- חיבור: JST-SH 4 pin
- אורך: 80.3mm
- רוחב: 35.9mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 36 גרם
- אריזה מינימלית: קופסה קטנה
