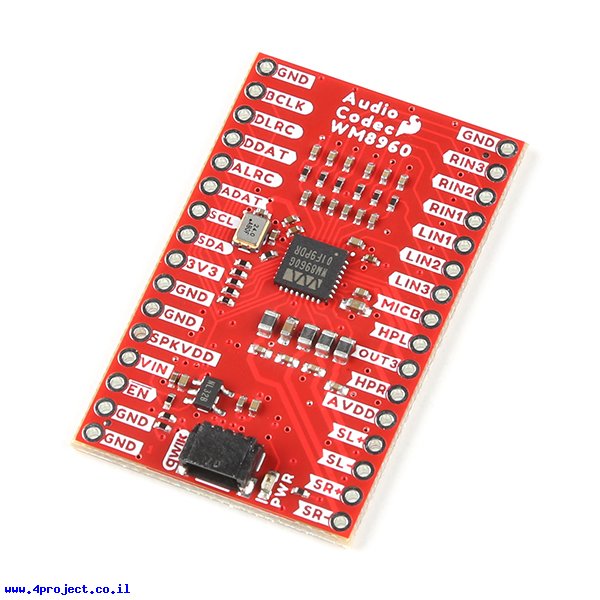

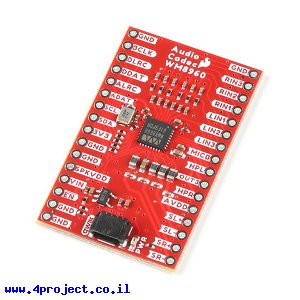

ה-WM8960 הוא מקודד אודיו משוכלל מאוד, עם ערוצי ADC ו-DAC איכותיים, יחידת DSP, בקרת עצומה אוטומטיים ALC לקווי הכניסה, מגבר מתוכנת PGA, מסננים ותכונות רבות אחרות. הרכיב יכול להוסיף גם אפקטי 3D שמפרידים בין הערוצים השמאלי והימני, כך שההרגשה היא שאתם שומעים את הצלילים מגיעים מכל הכיוונים של החדר.
למקודד יש 6 כניסות אנלוגיות המאפשרים חיבור של מגוון מקורות סאונד, שאפשר לחווט למודול ADC בתוך הרכיב. הכניסות מאפשרות כחיבור של קוו Line-In או מיקרופון (Balanced, non-Balanced). החיווט הגמיש בתוך הרכיב מאפשר להוסיף מגברים מתוכנתים PGAs ושלבי הגברה נוספים, כך שאפשר לחבר כמעט כל מקור שתוכלו לחשוב עליו, כמו למשל: כרטיס קול של המחשב שלכם, יציאת אוזניות של הטלפון, מיקרופון electret, מיקרופון MEMs וכו'.
למקודד יש מגבר Class-D שמסוגל להפעיל רמקול 8Ω בעוצמה של עד 1W. יש גם יציאה לאוזניות של 16Ω המספקת עד 40mW לאפליקציות ניידות. הרכיב יכול להוציא גם אודיו דיגיטלי דרך ערוץ ה-I2S.
השליטה על המקודד מתבצעת דרך ערוץ ה-I2C הזמין דרך קווים היעודיים על המעגל, או דרך חיבור ה-QWIIC הנוח.
גרסה זו של המעגל מגיעה ללא מחברים. תצטרכו להלחים מחברי שורה המתאימים לכם כדי להתחבר לחורים משני צידי המעגל (מרווח 2.54 מ"מ).
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: WM8960
- יצרן: SparkFun
- תקשורת: I2C ,I2S
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: מעטפה מרופדת
