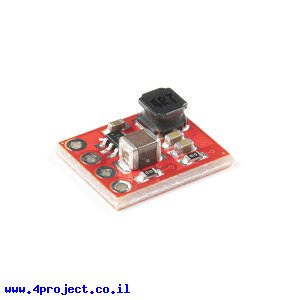

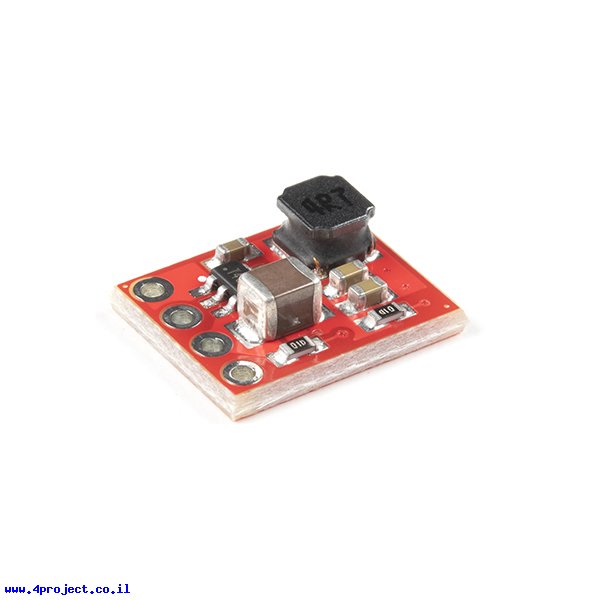

מודול ממיר מתח (מוריד) 3.3V/2A - דגם AP63203, מינימליסטי

זהו מודול מינימליסטי המבוסס על רכיב AP63203 להורדת מתח מרמות של 3.8-32V ל-3.3V קבועים.
הרכיב יכול לספק עד 2A. בכל מקרה רצוי לאוורר את הרכיב כדי לקבל את המקסימום האפשרי.

מידות המעגל הם רק 12.7x10.16 מ"מ. 4 החיבורים להלחמה משמשים לאספקת מתח (3.8-32V), אדמה ויציאה של 3.3V. קו ה-EN צריך לקבל "1" לוגי כדי לאפשר את פעולת הממיר.

מחלקות עם מוצרים דומים:

• מודולים ממירי מתח - Voltage converters
• מייצבי מתח - Voltage regulators
• המרת מתח - Voltage converters

מאפיינים:

• דגם: AP63203
• יצרן: SparkFun
• סוג המרה: מוריד מתח
• מתח כניסה: 3.8 - 32V
• מתח עבודה: 3.3V
• זרם: 3A
• אורך: 12.7 מ"מ
• רוחב: 10.16mm

קישורים:

• מדריך למשתמש
• שרטוט (קובץ PDF)
• מפרט טכני (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: קופסה קטנה
