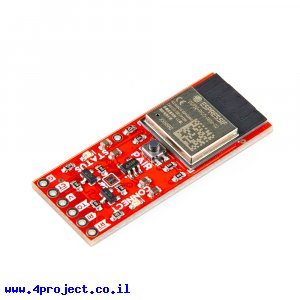

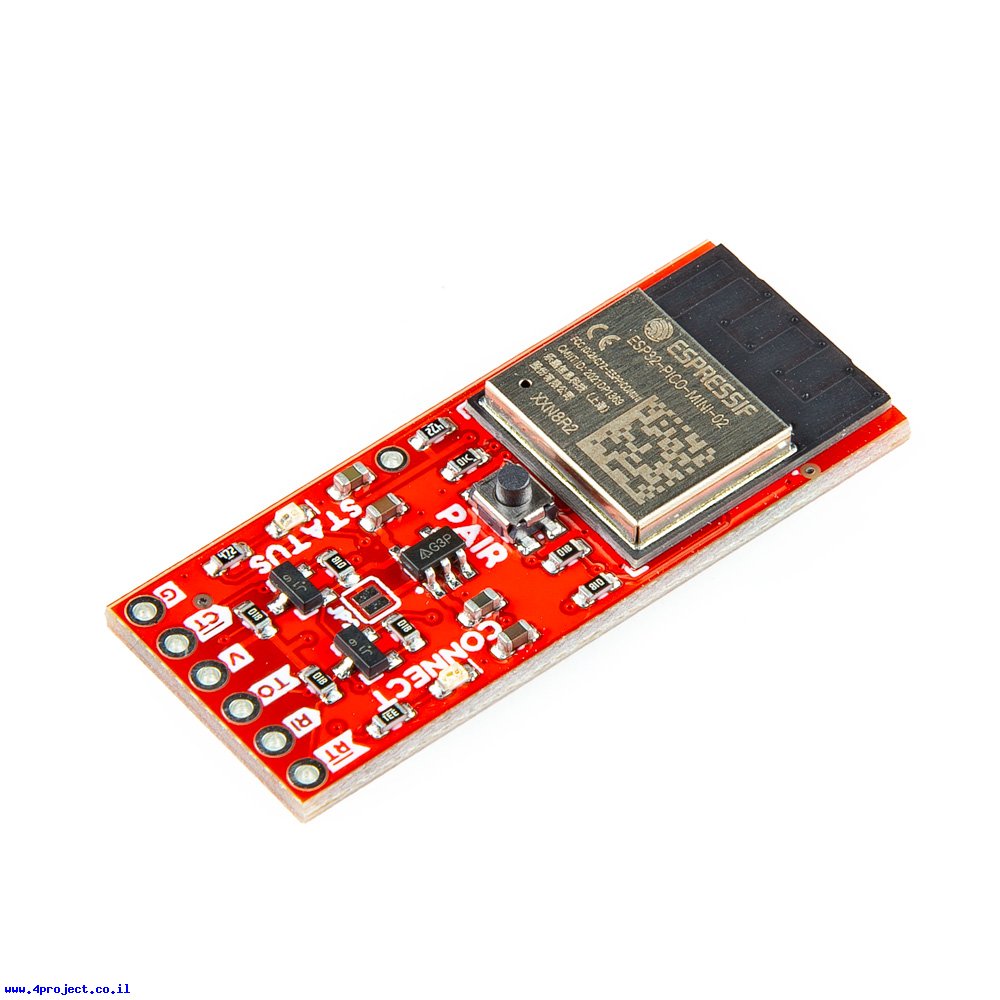

מודול BlueTooth BlueSMiRF v2

זוהי גרסה חדשה של מודול BlueSMiRF של SparkFun הנועד להחליף כבל טורי. המוצר מבוסס על רכיב ESP32-PICO-MINI של חברת Espressif המספק תקשורת Bluetooth שמחליפה את החיבור הטורי, וגם תקשורת WiFi המשמשת לעדכוני תוכנה.

הרכיב משמש כצינור לתקשורת טורית. כל השידורים בקצבים בין 9600 ל-921600bps יכולים לעבור בצורה שקופה בין שני הצדדים.

הרכיב יכול להיות מופעל בין 3.3V ל-5V. קווי התקשורת של הרכיב יכולים לקבל בין 3V ל-5V, כך שאין צורך במתאם רמות לוגיות.

בצד של המעגל ישנם 6 חורים עם סידור קווים דומה למתאמי UART, כל שמודול זה יוכל להתחבר במקומם בצורה שקופה. כל מה שצריך זה להלחים מחבר נקבה (לא כלול).

טווח השידור של המודול הוא כ-30 מטר. אפשר להתחבר למודול בקלות מהמחשב או טלפון נייד. שני מודולים יוכלו להתחבר אחד לשני ע"י שימוש בכפתור PAIR. אם צריך, אפשר לחתוך את הגשרון בצידו האחורי של המעגל כדי שהכפתור לא יהיה פעיל יותר.

אפשר לשנות את ההגדרות של המודול מחיבור מרחוק דרך תוכנת Terminal פשוטה, בעזרת פקודות AT. בנוסף, אפשר לעדכן את התוכנה של המודול "באוויר" (OTA) דרך חיבור ה-WiFi.

שני הלדים על המעגל מספקים חיווי של חיבור דרך Bluetooth והעברת נתונים דרך UART.

צורת תקשורת העיקרית של המודול היא דרך פרופיל SPP - Serial Port Profile, שנתמכת ע"י טלפונים מבוססי Android, רוב מחשבים נייחים וניידים. מודול BlueSMiRF תומך גם בפרוטוקול BLE, שבשימוש ע"י טלפונים ניידים של Apple להעברת נתונים.

מחלקות עם מוצרים דומים:

• רכיבי תקשורת BlueTooth

מאפיינים:

• דגם: BlueSMiRF v2
• יצרן: SparkFun
• מתח עבודה: 3.3 - 5.5V
• מרחק מקסימלי: 30 מטר
• אנטנה פנימית: כן
• תקשורת: Bluetooth ,UART

קישורים:

• שרטוט (קובץ PDF)
• מדריך למשתמש
• קבצי KiCad (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 3 גרם
• אריזה מינימלית: מעטפה מרופדת
