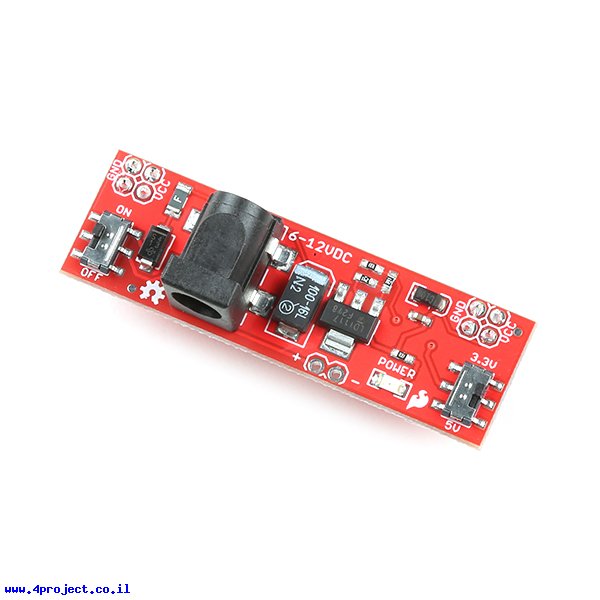

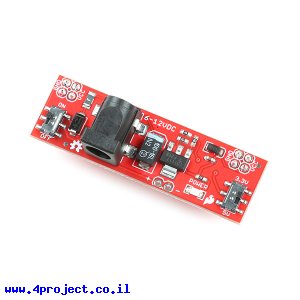

כל המחברים על הכרטיס מרוחקים 2.54 מ"מ אחד מהשני כדי להתאים למטריצות.
דגם זה של המוצר כולל את המחברים מולחמים כך שאפשר להתחיל להשתמש בו מידית, בלי צורך בהלחמה.
היציאות של GND ו-VCC נמצאים במרחק כזה שיתאים בדיוק לשתי שורות של אספקת מתח במטריצות סטנדרטיות.
מתח כניסה אפשר לחבר למחבר עגול 5.5/2.1 מ"מ המורכב על הכרטיס או לשני הפינים המסומנים בפלוס ומינוס.
על הרכטיס יש מפסק הפעלה ומפסק בחירת מתח היציאה (3.3V או 5V). על הכרטיס יש גם לד חיווי ופיוז אוטומטי להגנה מפני קצרים במעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח כניסה: 6 - 12V
- מתח עבודה: 3.3V ,5V
- זרם: 800mA
- חיבור: Power 5.5x2.1mm
- אורך: 54.6 מ"מ
- רוחב: 16.5 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 6 גרם
- אריזה מינימלית: קופסה קטנה
