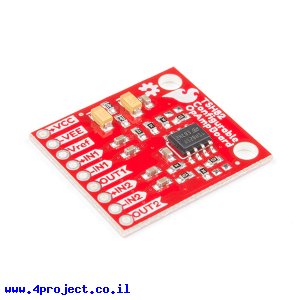

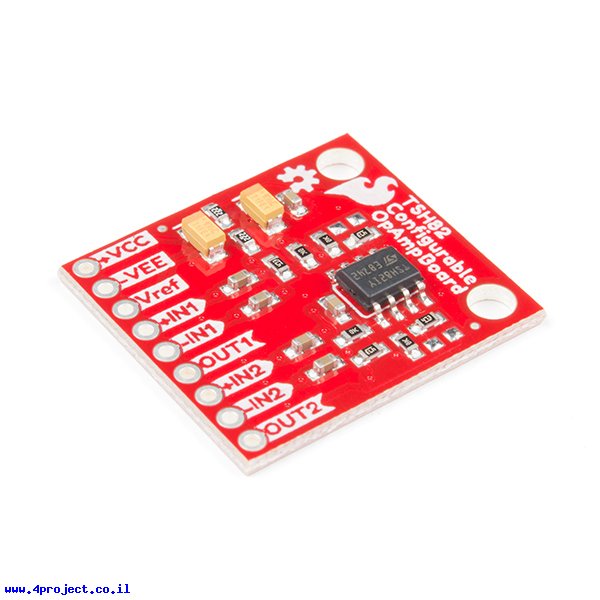

הרכיב כולל שני מגברים, כאשר כל אחד ממומש בנפרד על המעגל, מה שמאפשר להשתמש בשני מגברים נפרדים, להשתמש בהם כמגברים דיפרנציאליים או לשרשר אותם אחד אחרי השני כדי לקבל שתי דרגות הגברה. את רוב השינויים אפשר לבצע ע"י גשרוני הלחמה בצידו האחורי של המעגל.
כל דרגת הגברה ממומשת עם הגבר מתהפך של כ-4.7, המאפשרת רוחב פס של כ-8MHz. הכניסות עוברות דרך קבל (AC coupled) עם עקבה של כ-10KOhm ותדר תחתון של 15.9Hz. היציאות הן DC coupled, תזדקקו לקבל כדי להוריד את רמת ה-DC ביציאה.
אפשר להפעיל את המגבר עם ספק מתח יחיד, בין 4.5 ל-12V, או שני ספקים בין +/-2.25 ל +/-6V.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: TSH82
- הגבר: 2x x4.7
- רוחב פס: 8MHz
- מתח עבודה: 4.5V~12V
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
