מגבר אודיו MAX98357A - ממשק I2S

מספר קטלוגי: 4P-533341 / SF-DEV-14809
מחיר / מחירים
35.70 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 5

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 5 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

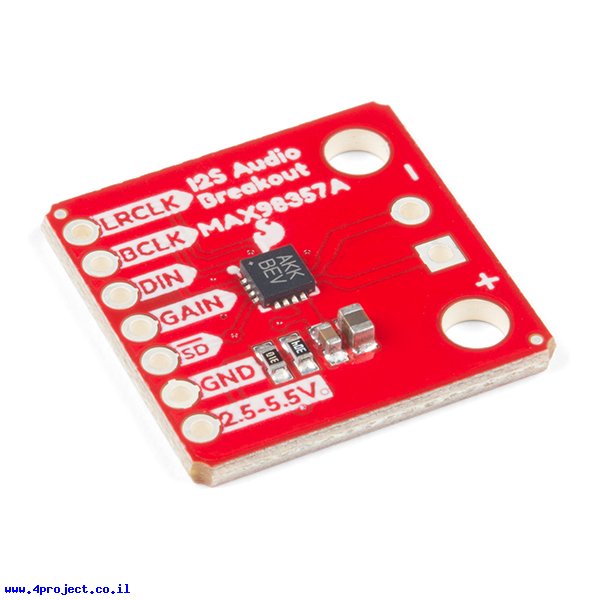

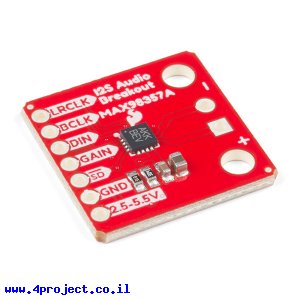

מגבר אודיו MAX98357A - ממשק I2S
לחץ להגדלה
התמונות להמחשה בלבד
זהו מגבר אודיו עם ממשק I2S המבוסס על רכיב MAX98357A.

I2S (אל תתבלבלו עם I2C) הוא ממשק דיגיטלי שתמצאו על מיקרובקרים או מיקרומחשבים מתקדמים שיש להם יכולות אודיו, אבל כנראה שלא כללו את רכיב ה-DAC שממיר את האותות הדיגיטליים לאנלוגיים. ה-MAX98357A הוא בדיוק הרכיב הדרוש להשלמת התהליך כדי להפיק קול ולספק אות אנלוגי לרמקולים.

הרכיב כולל בתוכו מגבר class-D שמסוגל להפעיל רמקולים של 4Ω עד 3.2W.

כברירת מחדל הרכיב מתפקד כמגבר מונו וישמיע את שני הערוצים יחד. תוכלו לפתוח את הגשרון ההלחמה MONO בצידו האחורי של המעגל ולסגור את הערוץ הרצוי (שמאלי או ימני) כדי לקבל לקבל Stereo בעזרת שני מגברים.

גם את ההגברה של הרכיב אפשר לשנות מ-3dB+ עד 15dB+. כברירת מחדל ההגבר הוא 9dB+. כדי לשנות אותו תצטרכו לחבר את קו ה-GAIN לפי מה שמפורט בשרטוט.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: MAX98357A
  • מתח עבודה: 2.5 - 5.5V

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
