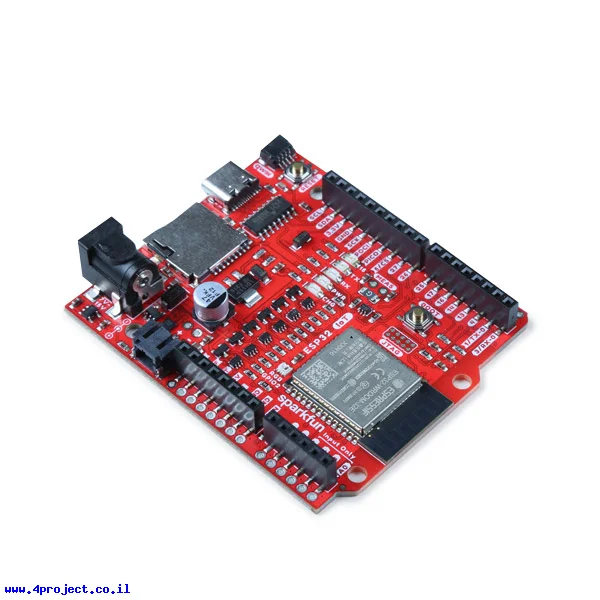

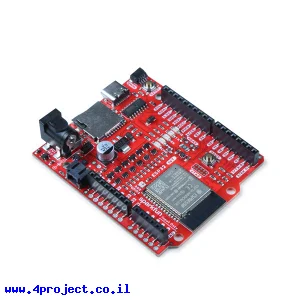

כרטיס זה יאפשר לכם להתחיל לפתח ל-ESP32 הפופולרי בקלות ובמהירות. תצורת הכרטיס זהה לכרטיסי Arduino UNO R3, מה שאומר שאפשר יהיה להשתמש במגוון רחב שתוספים הקיימים בשוק. רק צריך לזכור שהכרטיס פועל במתח של 3.3V ולא כל התוספים מותאמים לזה.
בנוסף לכל הטוב של מודול ESP32 WROOM הכרטיס מספק חיבור USB-C לאספקת מתח וגם צריבת תוכנה, מחבר JST-PH לחיבור סוללת LiPo וגם טעינה שלה (רכיב MCP73831) כשמסופק מתח חיצוני + רכיב המעקב אחרי מצב הסוללה (רכיב MAX17048). יש גם חיבור למערכת Qwiic המספקת מגוון רחב של חיישנים ורכיבים נוספים המתקשרים דרך ערוץ ה-I2C. ישנו גם חיבור לכרטיס זכרטו microSD לפרוייקטים שזקוקים להרבה מקום אחסון.
על המעגל ישנם גם לד המחובר לקו D18, כפתור reset וכפתור boot המכניס ה-ESP32 למצב של Bootloader.
חשוב להזכיר גם שבדגם זה נעשה שימוש ברכיב CH340G לתקשורת USB-UART, כך שיכול להיות שתצטרכו להתקין דרייברים מתאימים.
מודול ה-ESP32 המורכב על גרסה זו של המוצר כולל אנטנת PCB ולא דורש חיבור של אנטנה חיצונית.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: SparkFun IoT RedBoard - ESP32 Development Board
- יצרן: SparkFun
- בקר: ESP32
- זיכרון RAM: 520 KBytes
- זיכרון FLASH: 16M
- תדר: 240 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 7 - 12V
- תקשורת: 3x SPI ,I2S ,2x I2C ,2x UART ,WiFi ,Bluetooth
- חיבור: USB-C ,JST-PH 2 pin
- אורך: 68.6 מ"מ
- רוחב: 58.4 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 25 גרם
- אריזה מינימלית: קופסה קטנה
