מטען סוללות LiPoly תא אחד + ממיר מתח 5V/1A

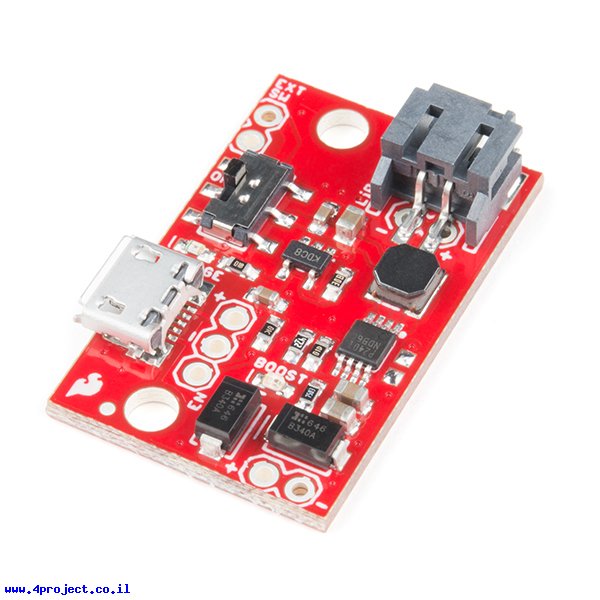

זהו מעגל עם מטען לסוללות LiPo תא אחד מדגם MCP73831 וממיר מתח PAM2401 שמסוגל לספק 5V עד 1A.

המעגל כולל דיודות הגנה, כך שאפשר לחבר כמה בטור כדי לקבל מתח גבוה יותר מ-5V או במקביל כדי לקבל זרמים גבוהים יותר מ-1A. ראו מדריך למשתמש לפרטים נוספים.

המעגל כולל שני לדים לחיווי מצב העבודה, מחבר JST לחיבור הסוללה (שאפשר להוריד ולהלחים את הסוללה ישירות למעגל), חיבור USB או הלחמה למעגל למטען, מפסק המנתק את הסוללה מהמעגל, אפשרות לחיבור מפסק חיצוני ואפשרות לשליטה על מצב העבודה של המייצב.

שימו לב כי המעגל לא כולל הגנה מפני מתח נמוך של הסוללה, לכן מומלץ לשימוש רק עם סוללות הכוללות מעגל הגנה פנימי.

מעגל הטעינה מטעין את הסוללה בזרם של 500mA, מה שאומר שהוא לא מומלץ לסוללות עם קיבולת נמוכה מ-1000mAh. יש אפשרות להלחים נגד חיצוני כדי להוריד את זרם הטעינה עד ל-100mA.

מחלקות עם מוצרים דומים:

• מטעני סוללות - Battery chargers

מאפיינים:

• סוג סוללה: Li-Poly
• מספר תאים: 1
• זרם: 1 A
• חיבור: USB-microB ,JST 2 pin

מוצרים שיכולים לעניין אתכם:

• סוללות Li-Poly (ליתיום פולימר)

קישורים:

• מדריך למשתמש
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (MCP73831) (קובץ PDF)
• מפרט טכני (PAM2401) (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 3 גרם
• אריזה מינימלית: קופסה קטנה
