אם אתם צריכים להטעין סוללת LiPo בודדת, אז מטען זה, המבוסס על רכיב MCP73833 יוכל לעזור לכם במשימה.
התכונות המיוחדות של מעגל זה בהשוואה לאחרים, הוא חיבור USB-C ההופך לנפוץ יותר ויותר, יכולת כיוונון של זרם טעינה ע"י החלפת נגד PROG (ראו טבלה של ערכים בשרטוט של המעגל) ובקרה על הטעינה כתלות של טמפרטורת הסוללה ע"י הוספת תרמיסטור מסוג NTC בעל ערך של 10KOhm.
כברירת מחדל הרכיב מתבסס על חיישן חום פנימי ויוריד את זרם הטעינה כאשר הוא מרגיש טמפרטורה של כ-95 מעלות.
אפשר להחליף את הנגד THERM בתרמיסטור NTC שיוצמד לסוללה הנטענת שיגרום לרכיב להוריד את זרם הטעינה כאשר הטמפרטורה של הסוללה גבוהה מדי.
מטען זה תוכנן להטעין סוללות בעלות תא אחד בטכנולוגיה Li-Polymer וגם Li-Ion, בדקו את המפרט הטכני כדי לוודא שהוא מתאים לסוללה שלכם.

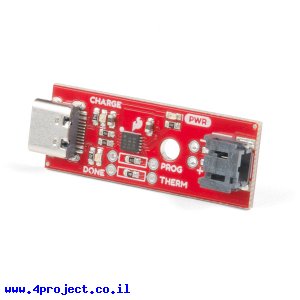

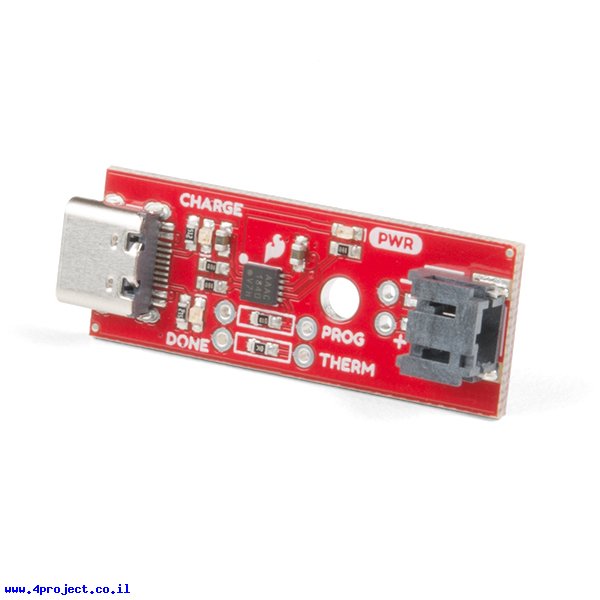

המוצר מורכב ממעגל טעינה, 3 לדים לחיווי, מחבר USB-C לכניסת המתח ומחבר JST המתאים לחיבור ישיר של הסוללות הנמכרות בחנות. חור הרכבה בלוח יאפשר לכם הרכבה קלה בפרוייקט שלכם.
בדקו את זרם הטעינה המקסימלי המותר לסוללות שלכם. בדרך זרם מקסימלי הוא לא יותר מחצי הקיבולת של הסוללה.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: SparkFun LiPo Charger Plus
- סוג סוללה: Li-Poly (ליתיום פולימר)
- מספר תאים: 1
- זרם: 1A
- מתח כניסה: 5V
- חיבור: USB-C ,JST-PH 2 pin
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
