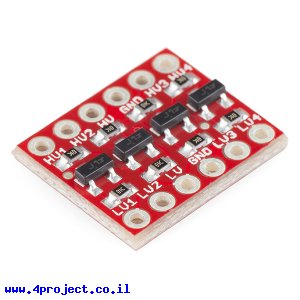

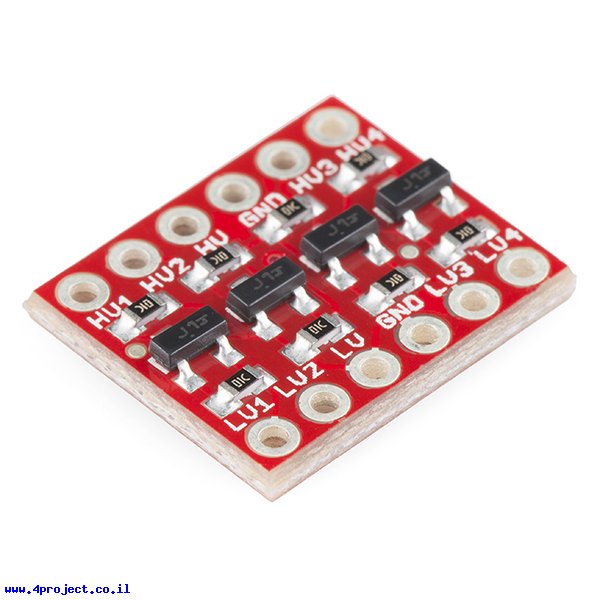

מתאם רמות לוגיות זה כרטיסון קטן עם רכיבים להורדת קווים של 5V לרמה של 3.3V ועלית קווים של 3.3V לרמה של 5V. המתאם עובד גם עם מתחים של 1.8V ו-2.8V. כל כרטיסון מסוגל לתאם בין 4 קווים של מתח גבוהה לרמת מתח נמוכה והפוך, בדרך כלל שימושי לחיבור שני קווים לכל כיוון.
יציאות הכרטיסון מובאים לחורים במרחק של 2.54 מ"מ, מה שאומר שהוא מתאים לעבודה עם מטריצות. יכול לשמש כפתרון מעולה לתיאום בין קווי תקשורת טורית, I2C, SPI או כל קו דיגיטלי אחר. המתאם לא יעבוד עם קווים אנלוגיים. המתאם לא בנוי לספק מתח, אלא לתאם בין רמות לוגיות שונות בין שני רכיבים.
החיבורים על הכרטיס מחולקים לשני חלקים, צד אחד למתח גבוה (HV - לדוגמא 5V) וצד שני למתח נמוך (LV לדוגמא 3.3V).
הכרטיס מאוד קל לשימוש. מחברים מתח של המעגל עם מתח גבוה ל-HV, מתח של המעגל עם מתח נמוך ל-LV ואת האדמות שלהם ל-GND כל אחד בצד שלו. רמות הלוגית המחוברות לקווים HV1,2,3,4 בצד המתח הגבוה יתורגמו לרמות הלוגיות התואמות בצד המתח הנמוך.
מה שמבדיל את הגרסה הזו של הכרטיס מהגרסה הקודמת זה שימוש בטרנזיסטורים לכל הקווים, כך שכל 4 הקווים יכולים לשמש לתקשורת דו כיוונית.
שימו לב:
הרכיב נמכר ללא מחברים. כאן תוכלו למצוא מחברים להלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- אורך: 16mm
- רוחב: 13.35mm
- מספר ערוצים: 4
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
