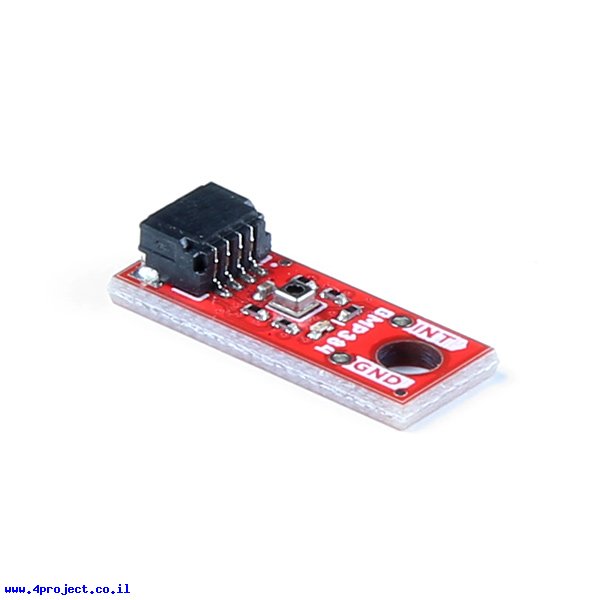

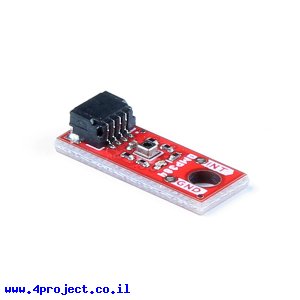

דגם זה של המעגל הוא בתצורת Micro Qwiic, בגודל רק של כ-19x7.6 מ"מ.
ה-BMP384 מכיל ג'ל המגן מפני חדירת לחות, מים או נוזלים אחרים, מה שמאפשר להשתמש בו בקרבת הנוזלים, למרות שהחיישן עצמו לא מוגן מים.
הרכיב דוגם את הנתונים בעזרת ממיר ADC ברזולוציה של 24bit ומעביר את הנתונים דרך ערוץ I2C. על הכרטיס תמצאו מחבר Qwiic לחיבור מהיר ונוח.
לרכיב יש מגוון תכונות שימושיות, כמו FIFO של 73 מדידות, Low Pass Filter.
תוכלו להפעיל את ה-BMP384 בשלושה מצבים: מצב שינה, מצב רגיל, ומצב מאולץ. במצב שינה הרכיב צורך רק כ-2µA. במצב רגיב הרכיב מדלג בעצמו בין מצבי מדידה ושינה לפי ההגדרות שנקבעו וצורך כ-700µA. במצב מאולץ מאפשר שליטה ישירה על החיישן, השתמשו בו לביצוע מדידה יזומה וחזרה למצב שינה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: BMP384
- יצרן: SparkFun
- טווח מדידה: 300hPa - 1250hPa
- רזולוציה: 0.016 Pa
- מתח עבודה: 1.65 - 3.6V
- זרם: 700µA Measuring
- זרם: 2uA Sleep
- תקשורת: I2C
- אורך: 19.05 מ"מ
- רוחב: 7.62 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
