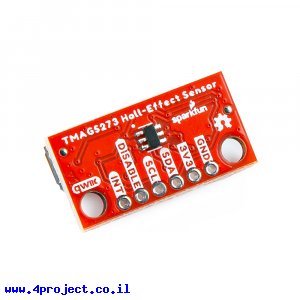

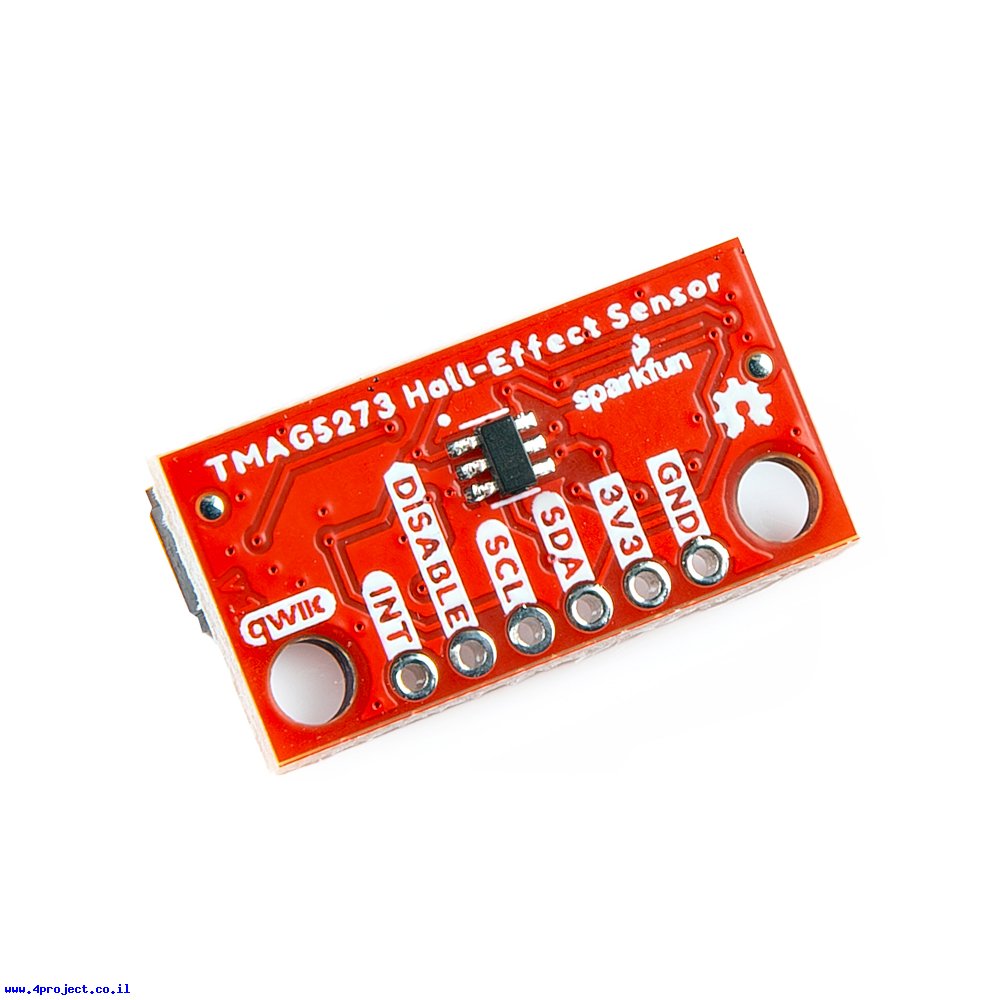

רכיב זה יכול למדוד בצורה מדוייקת נוכחות של שדה מגנטי, את העוצמה שלו וגם את הכיוון ב-3 מימדים.
יכולות אלה מאפשרות מגוון רחב של אפליקציות, החל מחיווי האם הדלת נסגרה או נפתחה, זיהוי כיוון סיבוב המנוע, או ממשק משתמש כמו בשרטון הבא:
ל-TMAG5273 של TI יש טווח מגנטי לינארי שאפשר להגדיר לשני ערכים: +/- 40 mT או +/- 80 mT וכולל מנוע פנימי לחישובי זווית של השדה המגנטי (CORDIC) עם כיוונוני הגבר והזזה שיכולים להיות שימושיים באפליקציות שונות. בנוסף, אפשר להגדיר זיהוי של שינויים מגנטיים כדי להאיר את הרכיב ולדווח על כך דרך ממשק ה-I2C או דרך קו הפסיקה היעודי.
צריכת זרם של הרכיב היא רק 2.3mA במצב פעולה וכ-1uA במצב שינה. קו ה-Disable, יחד עם הכפתור שמחובר לאותו הקו יוכלו להשבית את הפעולה של הרכיב ונועדו בעיקר כדי לאפשר לעשות Reset ע"י הורדת מתח האספקה. מכיוון שרכיב זה לרוב יהיה מחובר דרך חיבור ה-Qwiic, אליו יכולים להיות מחוברים רכיבים נוספים, הוחלט לספק קו נפרד שישלוט על מתח האספקה כדי שלא לשבש פעולה של רכיבים אחרים המחוברים לאותו ערוץ Qwiic.
מחברי Qwiic יאפשרו לכם לחבר את החיישן בקלות למיקרובקר בעל חיבור זה, אבל כל קווי התקשורת I2C זמינים גם בצד של הכרטיס להלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: TMAG5273 מיני
- תקשורת: I2C
- מתח עבודה: 1.8 - 3.6V
- אורך: 1.0" (25.4 מ"מ)
- רוחב: 1/2" (12.7 מ"מ)
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
