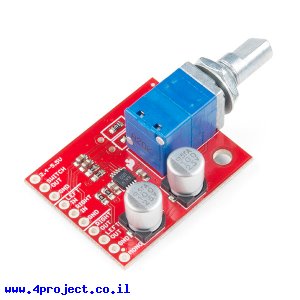

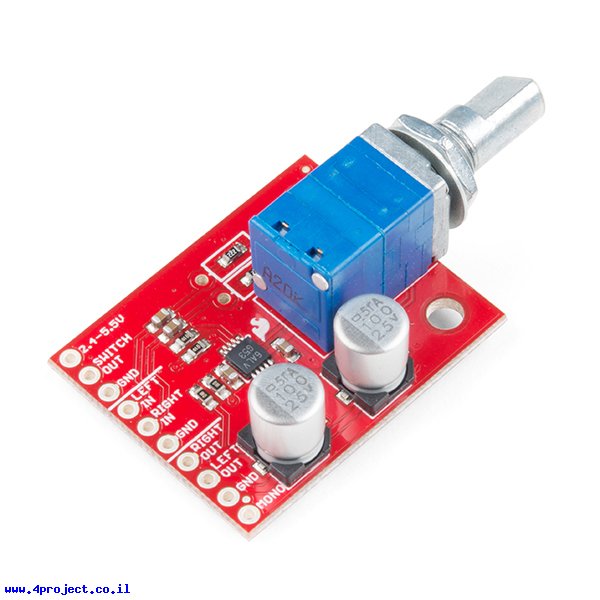

מגבר סטראו SparkFun Noisy Cricket - עד 1.5W/4Ω

זהו מגבר אודיו שני ערוצים (סטראו) המבוסס על רכיב LM4853, עם פוטנציומטר כפול ומפסק מובנה.

המגבר יכול לספק עד 1.5W במצב עבודה של ערוץ אחד (Mono) לעומס של 4Ω, או עד 300mW לערוץ במצב Stereo לעומס 8Ω.

כברירת מחדל הכרטיס פועל במצב Stereo. כדי לעבור למצב Mono צריך לסגור שני גשרוני הלחמה בצידו האחורי של המעגל.
במצב Mono, הרמקול צריך להיות מחובר בין הקווים Left Out ו-MONO. במצב Stereo הרמקולים צריכים להיות מחוברים בין GND ל-Left OUT ו-Right OUT בהתאם.

מחלקות עם מוצרים דומים:

• מגברים - Amplifiers

מאפיינים:

• דגם: Noisy Cricket
• מתח עבודה: 2.4 - 5.5V

קישורים:

• מפרט טכני (קובץ PDF)
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 10 גרם
• אריזה מינימלית: קופסה קטנה
