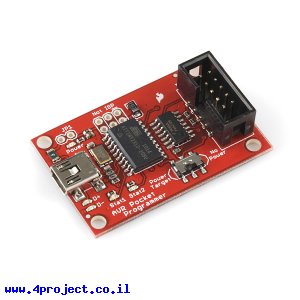

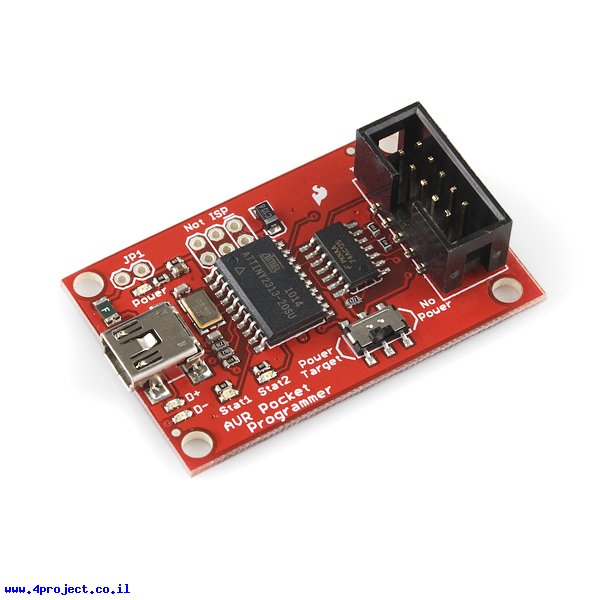

הצורב נבדק ועובד מצויין עם ATmega168 ו-ATmega328 אבל אמור לעבוד גם עם רכיבים אחרים הנתמכים ע"י AVRDude.
הצורב מתאים לצריבת רכיבים עם עד 64K של זכרון Flash, מה שאומר שהוא מתאים לבקרים של Uno, Micro, Leonardo, אבל לא ל-Mega.
יציאות הרכיב מוגנות מפני קצרים ואספקת המתח שלו מוגנת ע"י פיוז אוטומטי, כך שהמעגל עמיד מפני התעללויות.
אחת התכונות הטובות של צורב זה היא יכולת לספק עד 500mA למעגל המחובר אליו. שימו לב שגם אם אתם מזיזים את המפסק אספקת המתח למצב "no power", המעגל עדיין יכול לספק מתח דרך רכיב הצריבה מה שיכול להרוג את המעגל המחובר לצורב.
כדי להשתמש בצורב, חברו אותו לפורט USB של המחשב שלכם ובהנחה ש-WinAVR וגם ARVDude כבר מותקנים הקישו את הפקודה הבאה:
- קוד: בחר הכל
avrdude -c usbtiny -B 1 -patmega328 -U flash:w:main.hex
הצורב מגיע עם כבל ICSP שיכול לתאם בין חיבור בעל 10 פינים (2x5) לבין 6 פינים (2x3).
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח עבודה: 5V
- חיבור: USB-miniB ,ICSP
קישורים:
- שרטוט (קובץ PDF)
- דרייברים ל-Windows (קובץ ZIP)
- תוכנת ה-USBTiny הצרובה על הצורב (קובץ ZIP)
- קבצי Eagle (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 18 גרם
- אריזה מינימלית: קופסה קטנה
