מתאם מתח יצאה של USB-C, מבוסס על STUSB4500

מספר קטלוגי: 4P-565006 / SF-DEV-15801
מחיר / מחירים
160.10 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 8

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 8 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

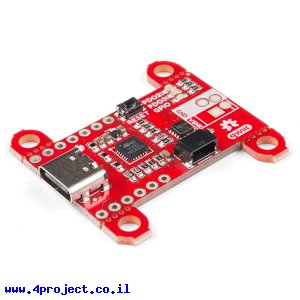

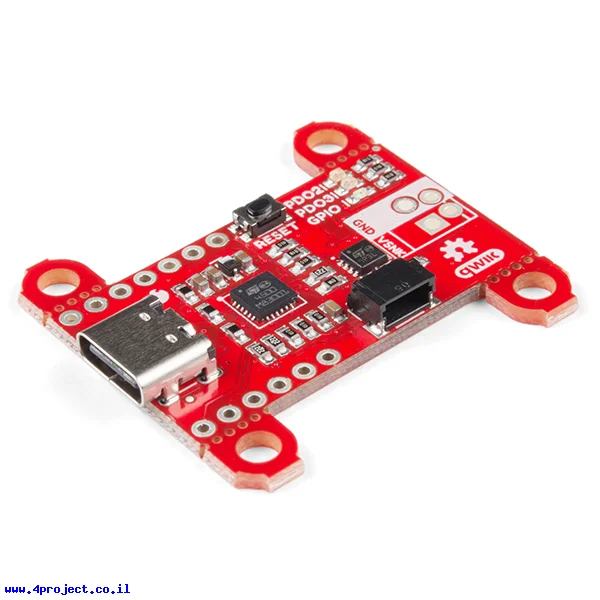

מתאם מתח יצאה של USB-C, מבוסס על STUSB4500
לחץ להגדלה
התמונות להמחשה בלבד
אם יש לכם שנאי של מחשב נייד עם יציאת USB-C או מטען לטלפון נייד עם אפשרות של טעינה מהירה, תוכלו לקבל מהם מתח גבוה יותר מ-5V. כן, כן... יותר מ-5V דרך אותו חיבור ה-USB-C.
כל מה שצריך לעשות זה לבקש יפה, וזה בדיוק מה שהכרטיס הזה עושה.

הכרטיס מבוסס על בקר אספקת מתח מדגם STUSB4500 של STMicroelectronics, שלאחר הגדרות יוכל לבקש מהספק/שנאי את המתח שאתם צריכים לפרוייקט שלכם. זה יכול להיות מתח בטווח של 5-20V, עם זרם מקסימלי של 5A. מה שאומר שאם הספק יוכל לספק את כל הכח, תוכלו לקבל עד 100W של הספק!

אפשר להתחבר לבקר אפסקת המתח דרך חיבור ה-I2C כדי להגדיר עד 3 פרופילים של המתח הרצוי. על הכרטיס ישנו מחבר Qwiic שיעזור לכם חיבור מהיר לקווי ה-I2C. הבקר ינסה לתאם עם הספק המחובר את הפרופיל מספר 3, אם המשא ומתן יצליחו, המתח יסופק ביציאה וקו ה-PDO3 ירד ל-"0" לוגי. אם הספק לא יוכל לספק את פרופיל המתח מספר 3, הבקר ינסה לתאם פרופיל 2 ולסמן על ההצלחה דרך קו ה-PDO2, ואם גם זה לא יצליח, אז ינסה לתאם פופיל מספר 1 שהוא בדרך כלל מוגדר ל-5V כברירת מחדל.

ההגדרות נשמרות בזכון הרכיב, כך שאין צורך בהתערבות של מיקרובקר חיצוני לתהליך משא ומתן.

מחלקות עם מוצרים דומים:

מאפיינים:

  • חיבור: USB-C
  • מתח כניסה: 5 - 20V
  • זרם רציף מקסימלי: 5A

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 3 גרם
  • אריזה מינימלית: מעטפה מרופדת
