מגן Arduino - ערכת אב-טיפוס ל-Mega

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני ארדואינו - Arduino shields.

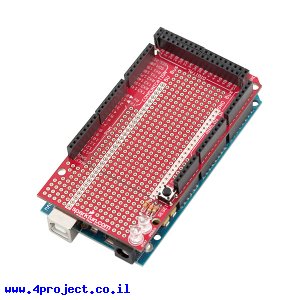

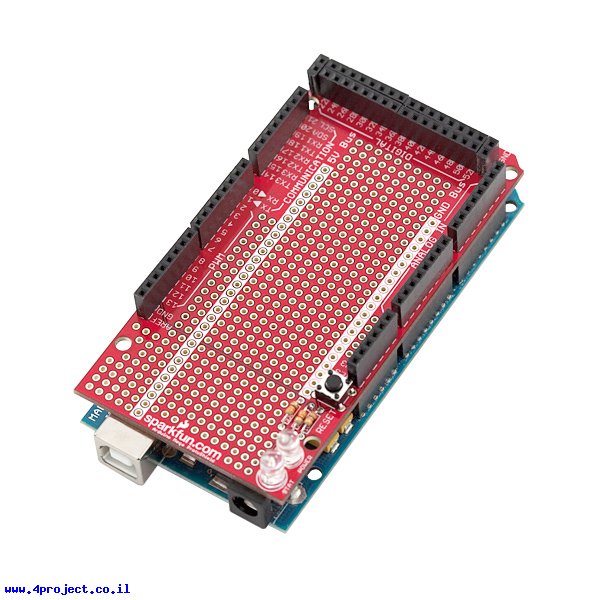

ערכת מגן אב-טיפוס זה מתאימה לכרטיס פיתוח Arduino Mega ונותנת לכם איזור לפיתוח, שני לדים וכפתור ה-Reset שמובא לקומה העליונה. גודל המגן מתאים גם למטריצות קטנות אם אתם לא רוצים להתעסק עם הלחמת רכיבים.
באיזור הפיתוח של הכרטיס יש פסי GND ו-5V. לד אחד נותן חיווי חשמל והשני מחובר לקו D13 (חיווי סטטוס אם צריך).

הערכה מגיעה כאוסף רכיבים שצריך להלחים לבד. הערכה לא כוללת הוראות הרכבה, אבל מצורף קישור להסבר על הרכבת הערכה (באנגלית). הלחמה של הרכיבים לא צריכה להיות קשה כי כולם מורכבים בחורים (PTH), אבל שימו לב לכיוון הלדים לפני ההלחמה.

הערכה כוללת:

• 1 מעגל מודפס אב-טיפוס Mega
• 11 סוקטים בעלי 8 רגליים ארוכות (צריך לחתוך כדי להתאים)
• 1 לד בהיר ירוק 5 מ"מ
• 1 לד בהיר אדום 5 מ"מ
• 2 נגדים 330 אום
• 1 כפתור לחיצה
• 1 נגד 10K אום

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 28 גרם
• אריזה מינימלית: מעטפה מרופדת
