ערכת מגן אב-טיפוס זו מתאימה לכרטיסי פיתוח Arduino Duemilanove, UNO, Leonardo וכרטיסי ה-Pro.
המגן נותן לכם איזור לפיתוח, שני לדים, כפתור לשימוש כללי וכפתור ה-Reset שמובא לקומה העליונה.
גודל המגן מתאים גם למטריצה קטנה (לא מצורפת לערכה) אם אתם לא רוצים להתעסק עם הלחמת רכיבים.
החורים בגרסה החדשה של הכרטיס מחולקים כך שאפשר לגשר ביניהם ובקלות ליצור חיבורים תואמים למטריצה קטנה. סיימתם את הפיתוח על מטריצה? תוכלו להעביר את הרכיבים להלחמה ותוך כדי ההלחמה לגשר בין החורים עם קצת בדיל.
שינוי נוסף בגרסה זו הוא המיקום של הלדים והנגדים. הפעם הם בולטים מחוץ לגודל כרטיס הארדואינו, כך שאפשר להכריב כרטיס נוסף מעל המגן ועדיין לראות את החיווי. איזור הלדים במעגל תוכנן כך שאפשר לשבור אותו בקלות למי שלא צריך אותם וכך להקטין את גודל המעגל לגודל כרטיסי ה-Arduino.
הערכה מגיעה כאוסף רכיבים שצריך להלחים לבד. הערכה לא כוללת הוראות הרכבה, אבל מצורף קישור להסבר על הרכבת הערכה (באנגלית). הלחמה של הרכיבים לא צריכה להיות קשה כי כולם מורכבים בחורים (PTH), אבל שימו לב לכיוון הלדים לפני ההלחמה.

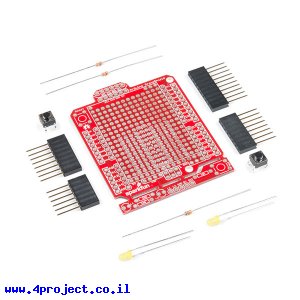

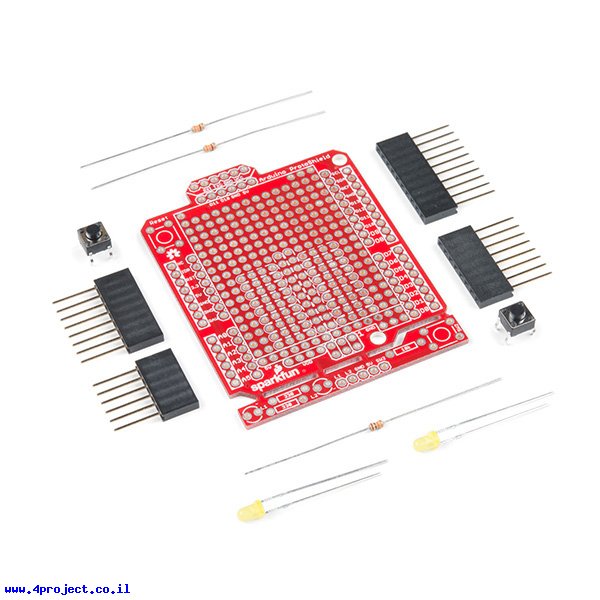

הערכה כוללת:
- מעגל מודפס אב-טיפוס
- סוקטים עם רגליים ארוכות
- 2 לדים צהובים 3 מ"מ
- 2 נגדים 330 אום
- 2 כפתור לחיצה
- 1 נגד 10K אום
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: Prototype Kit
קישורים:
נתוני משלוח (הסבר):
- משקל: 16 גרם
- אריזה מינימלית: קופסה קטנה
