חיישן דופק וחמצן בדם MAX32664/MAX30101 - חיבור Qwiic

מספר קטלוגי: 4P-533333 / SF-SEN-15219
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

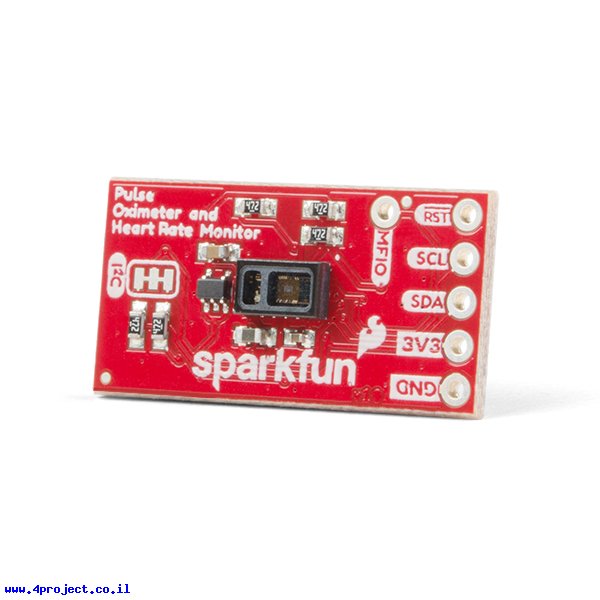

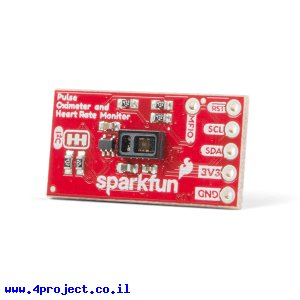

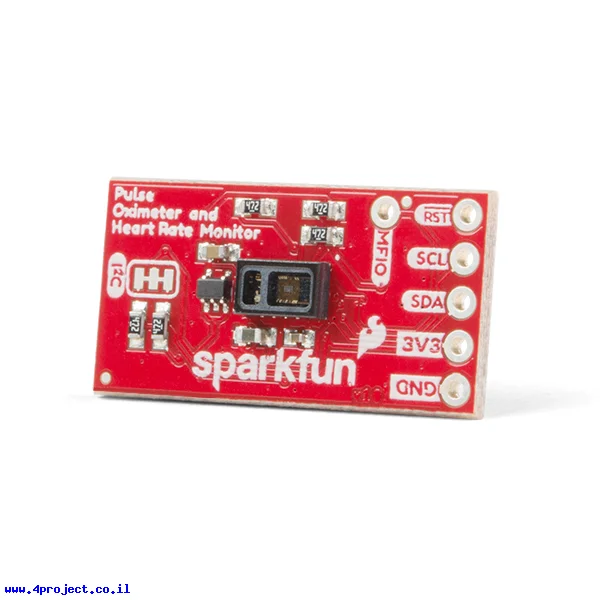

חיישן דופק וחמצן בדם MAX32664/MAX30101 - חיבור Qwiic
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישנים ביומטריים.


זהו חיישן דופק וחמצן בדם המבוסס על רכיבים MAX32664 ו-MAX30101 ומספקים את המדידות דרך ערוץ דמוי I2C, דרך מחברי Qwiic.

ה-MAX30101 הוא חיישן Pulse Oximetry and Heart Rate שמשתמש בשיטת ה-PPG כדי לזהות את התאים הזורמים בכלי הדם ע"י הקרנה של אור מהלד וקליטת החזרת האור לחיישן בתוך הרכיב.
ה-MAX32664 הוא Biometric Sensor Hub שזהו בעצם מעבד ARM Cortex M4 שעושה את כל החישובים, פילטרים ואנליזה של המדידות המתקבלות מה-MAX30101.

בסופו של דבר, המודול מספק את קצב הלב (הדופק), אחוז החמצן בדם (SpO2) ועד כמה הוא בטוח בנכונות המדידה.

בנוסף לחיבור ה-I2C שמספק את המתח ומתקשר עם הרכיב דרך ערוץ ה-I2C יש צורך לחבר שני קווים נוספים למיקרובקר.

מחלקות עם מוצרים דומים:

מאפיינים:

  • מתח עבודה: 3.3V
  • תקשורת: I2C
  • אורך: 25.4mm (1.0")
  • רוחב: 12.7mm (0.5")

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
