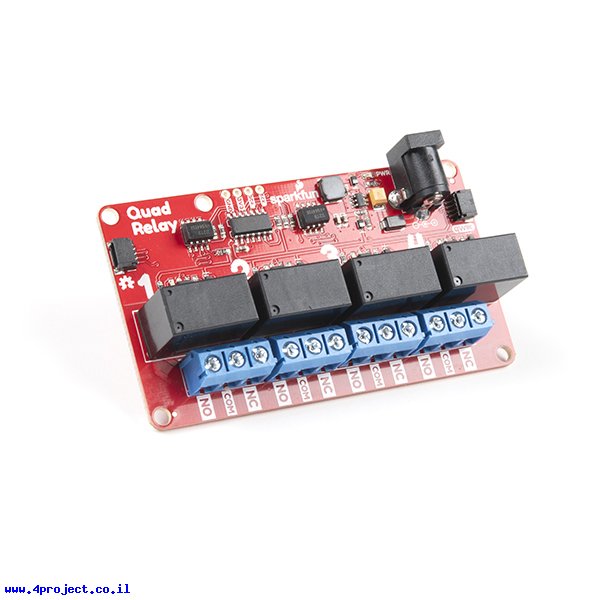

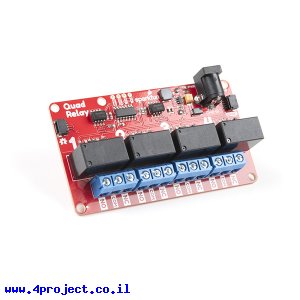

הלוח מיועד למיתוג של 4 ערוצי מתח גבוה ע"י מיקרובקר התקשר דרך ערוץ I2C. חיבור ה-Qwiic יעזור לכם להתחבר ללוח זה בקלות.
על הלוח יש 4 ממסרים שיכולים למתג עד 5A במתח של 250VAC או 30VDC, לד חיווי לכל ערוץ וסימונים ברורים על המעגל.
המעגל מבוסס על מיקרובקר ATtiny84 שמתקשר דרך I2C ומטפל במגוון פקודות כדי לשלוט על הממסרים. מכיוון שכתובת ה-I2C היא תוכנתית, עם קצת מאמץ אפשר לשנות את התוכנה של ה-ATtiny84 כדי לחבר יותר מ-100 לוחות כאלה יחד. אפשר כמובן גם להוסיף פקודות משלכם.
כברירת מחדל, חיבור המתח העגול מיועד למתח של 7-12V. אפשר לשנות את גשרון ההלחמה בצידו התחתון של המעגל אם אתם רוצים לחבר לו ספק של 5V.
שימו לב:
מתח גבוה מסוכן מאוד! העזרו במי שמבין בחשמל לפרוייקטים עם ממסרים כאלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח: 250V
- זרם: 5A
- סוג מפסק: SPDT
קישורים:
נתוני משלוח (הסבר):
- משקל: 50 גרם
- אריזה מינימלית: קופסה קטנה
