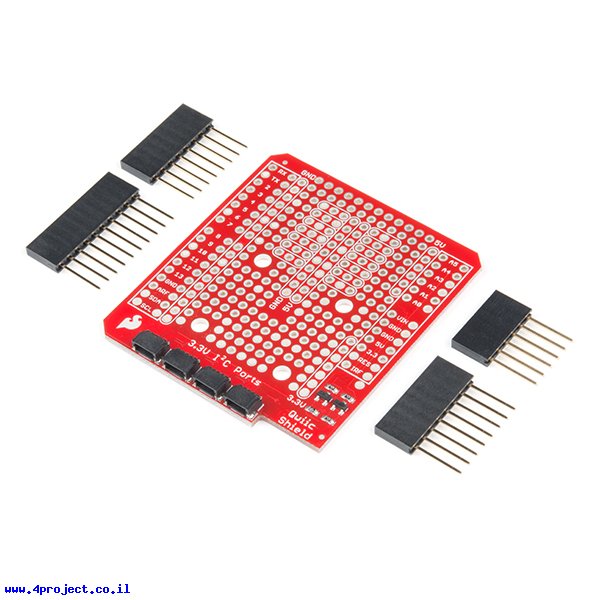

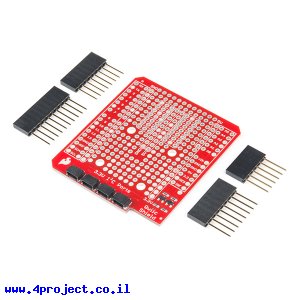

מגן Arduino Uno עם חיבורים למערכת Qwiic

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

זהו מגן (Shield) לכרטיסי ארדואינו הכולל 4 חיבורי JST-SH שיאפשרו לכם להקים מערכת Qwiic במהירות.

כל 4 המחברים מחוברים לאותו ערוץ התקשורת ואם אתם מחברים רכיבים עם כתובות I2C שונות, תוכלו לשרשר ביניהם או לחבר לכל מחבר שתרצו.
הכרטיס מתאים לכרטיסי Arduino Uno הפועלים על 5V ומכילים טרנזיסטורים להמרת קווי התקשורת ל-3.3V שזהו המתח בו פועלים רכיבי Qwiic.

שימו לב כי מגן זה לא  יעבוד עם כרטיסים הפועלים ב-3.3V ולא יתאים לעבודה עם כרטיסי Arduino Mega.

אתם מקבלים את המעגל של המגן ומחברי שורה שלא מולחמים לכרטיס.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields
• מתאמים למערכת Qwiic

מאפיינים:

• יצרן: SparkFun
• דגם: Qwiic Shield
• חיבור: 4x JST-SH 4 pin

קישורים:

• מדריך למשתמש
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 15 גרם
• אריזה מינימלית: מעטפה מרופדת
