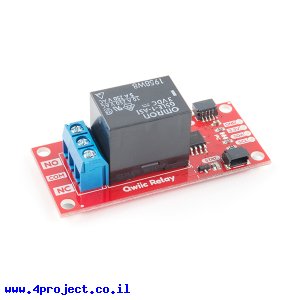

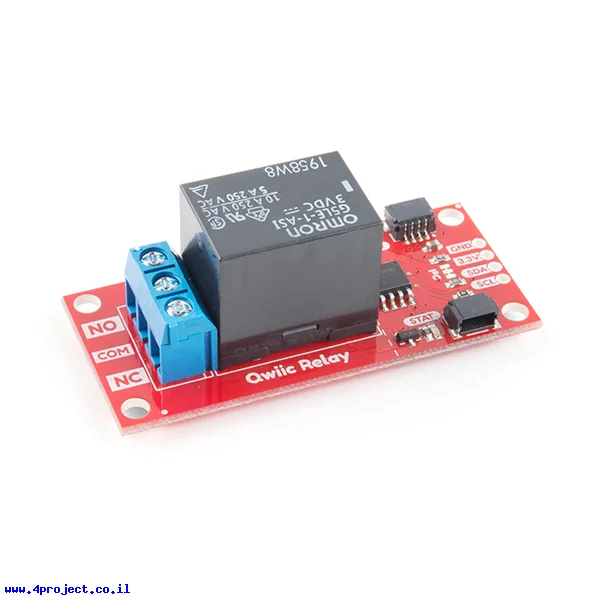

הלוח מיועד למיתוג מתח גבוה ע"י מיקרובקר התקשר דרך ערוץ I2C. חיבור ה-Qwiic יעזור לכם להתחבר ללוח זה בקלות.
על הלוח יש ממסר שיכול למתג עד 10A במתח של 250VAC או 30VDC, אבל המעגל עצמו מתאים לזרמים של עד 5.5A בלבד. על המעגל של גם לד חיווי מצב הממסר וסימונים ברורים לחיבור.
המעגל מבוסס על מיקרובקר ATtiny85 שמתקשר דרך I2C ומטפל בפקודות כדי לשלוט על הממסר. מכיוון שכתובת ה-I2C היא תוכנתית, עם קצת מאמץ אפשר לשנות את התוכנה של ה-ATtiny85 כדי לחבר יותר מ-100 לוחות כאלה יחד, אבל מיתוג של הרבה ממסרים יכול לגרום לקפיצות מתח על קו ה-3.3V, מה שידרוש חיבור של ספק חיצוני.
שימו לב:
מתח גבוה מסוכן מאוד! העזרו במי שמבין בחשמל לפרוייקטים עם ממסרים כאלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- מתח: 250V
- זרם: 5.5A
- סוג מפסק: SPDT
קישורים:

נתוני משלוח (הסבר):
- משקל: 19 גרם
- אריזה מינימלית: קופסה קטנה
