מגבר סטראו SparkFun Noisy Cricket - עד 2.8W/4Ω

זהו מגבר אודיו שני ערוצים (סטראו) המבוסס על רכיב TPA2016D2 של Texas Instruments. הרכיב כולל מגבר class-D משוכלל עם שליטה על מגוון רחב של אפשרויות דרך ערוץ ה-I2C.

המגבר יכול לספק עד 2.8W במצב סטראו לעומס של 4Ω, או עד 1.7W לעומס 8Ω (בעבודה עם מתח חיצוני של 5V).

הרכיב כולל תכונות משוכללות, כמו שליטה על ההגברה, Dynamic Range Compression (DRC), Automatic Gain Control (AGC), הפעלה וכיבוי של המגבר ועוד, כל זה דרך ערוץ ה-I2C שנגיש דרך חיבור ה-Qwiic.

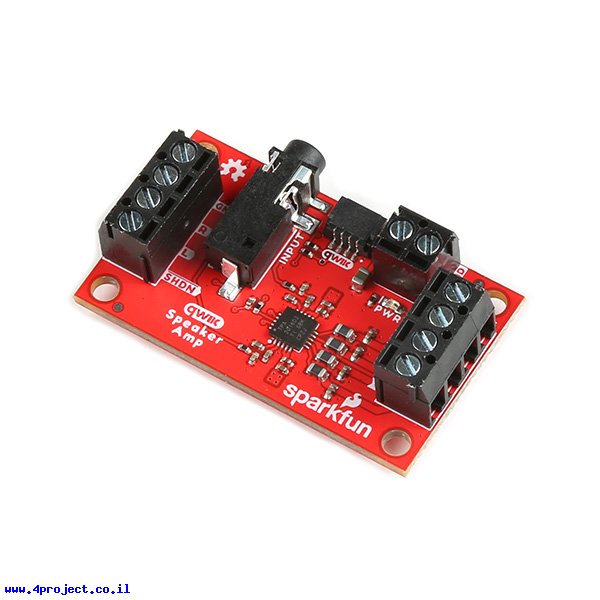

הכרטיס בנוי כך שלא תצטרכו להלחים אליו חוטים או מחברים. תמצאו עליו מחברי הברגה לאספקת מתח, כניסת אודיו ויציאה לרמקולים. ישנו גם מחבר TRS 3.5mm לכניסת אודיו אם אפשרות זו נוחה יותר.

אם צריכת הזרם לא גבוהה ואתם לא רוצים להשתמש בספק חיצוני לאספקת מתח, תוכלו לקצר את גשרון ההלחמה JP1 הנמצא בצידו האחורי של הכרטיס ותקבלו 3.3V שמגיע דרך חיבור ה-Qwiic.

מחלקות עם מוצרים דומים:

• מגברים - Amplifiers
• אביזרים למערכת Qwiic

מאפיינים:

• דגם: Qwiic Speaker Amp
• יצרן: SparkFun
• מתח עבודה: 2.5 - 5.5V

קישורים:

• שרטוט (קובץ PDF)
• מפרט טכני (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מדריך למשתמש

נתוני משלוח (הסבר):

• משקל: 9 גרם
• אריזה מינימלית: קופסה קטנה
