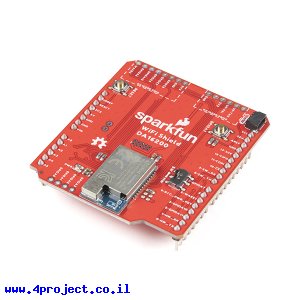

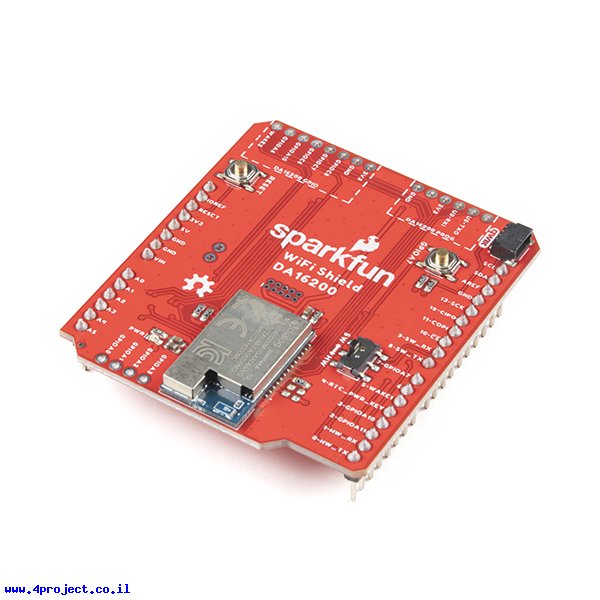

זהו מגן שיאפשר לכרטיס ה-Arduino שלכם להתחבר לרשת WiFi הביתית, המבוסס על מודול DA16200 של חברת Dialog הכולל אנטנת צ'יפ.
אם אתם צריכים תקשורת WiFi עם צריכת זרם מינימלית לפרוייקט IoT, בזכות כמה מצבי שינה המודול יוכל להגיע לצריכת זרם של 0.2uA-3.5uA בלבד!
המודול מגיע בתצורת מגן ארדואינו עם רגליים מולחמים ומוכן להתלבש על כרטיס Arduino R3, אבל שימו לב! קווי התקשורת של מודול זה פועלים במתח של 3.3V, כך שצריך לבחור כרטיס הפועל על 3.3V. כרטיס Arduino UNO רגיל לא יתאים!
חלק מקווי ה-IO על המעגל מחוברים לרגליים בצידי המגן, המחוברים למיקרובקר ארדואינו, חלק מחוברים לחורים בחלקו העליון והתחתון של המעגל, אם תרצו להשתמש בהם, תצטרכו להלחים מחברי שורה לחורים אלה כדי שאפשר יהיה להתחבר בקלות.
למודול DA16200 מתקשר דרך SPI ושני ערוצי תקשורת UART.
ערוץ ה-SPI מחובר לקווים D10-D13 של ארדואינו. אם אתם לא רוצים להשתמש ב-SPI, תוכלו להשתמש בגשרוני הלחמה בצידו האחורי של הכרטיס כדי לאפשר שימוש בקווים אנלוגיים GPIOA0-4 במקום. קווים אלה ממוקמים בחלקו התחתון של המעגל, צמוד למודול.
קווי UART0 משמשים לצריבת Firmware של המודול. קווים אלה נמצאים בחלקו העליון של המעגל.
קווי UART1 משמשים שליחת נתונים ופקודות AT. קווים אלה מחוברים למפסק המאפשר שינוי הניתוב שלהם בין קווים חומרתיים D0/D1 או לשימוש ספריית SoftwareSerial על קווים D8/D9.
למודול יש כמה קווי DIO משלו שתוכלו להפעיל בעזרת פקודות AT. מצבי השינה והתעררות נגישות דרך מספר קווי WAKE על המעגל.
שימו לב!
כרטיס זה מיועד לעבודה עם כרטיסי Arduino הפועלים ב-3.3V בלבד!
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: DA16200
- תקשורת: WiFi
קישורים:
נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: קופסה קטנה
