מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת שבבי שעון.

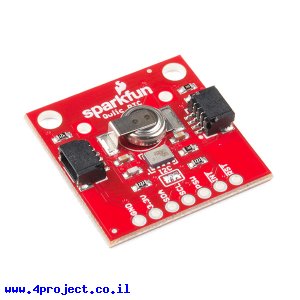

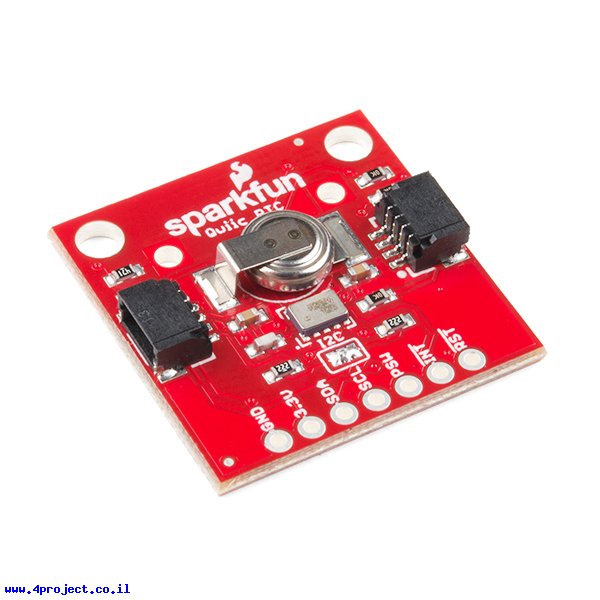

זהו מודול שעון המבוסס על רכיב RV-1805 עם חיבורי Qwiic.
הרכיב מספק שעה ותאריך מדויקים מאוד (עם סטייה של עד 3 דקות בשנה) וצורך מעט מאוד זרם (22nA בהגדרות החסכוניות ביותר).
בנוסף לרכיב, על המודול ישנו גם קבל-על (super-capacitor) שיכול לתחזק את הנתונים במשך של כ-30 יום ללא מתח חיצוני. הקבל יטען במלאו תוך 10 דקות בו מתח החיצוני יהיה מחובר. בנוסף לזה, בצידו האחורי של המעגל ישנו מקום להלחמת בית סוללת כפתור, מה שיאפשר שמירה על הנתונים במשך שנים.
בתוך השבב יש לא אחד, אלא 2 מעגלי מתנד, אחד מבוסס על Crystal והשני, חסכוני הרבה יותר בזרם המבוסס על מעגל קבל-נגד (RC). השבב ממתג בין השניים כל כמה דקות כדי לתקן את הסטייה של מתנד ה-RC בעזרת שעון המדוייק יותר.
בנוסף לכל זה, השבב יכול לספק פסיקה (Interrupt) כל פרק זמן שנקבע או להאיר מיקרובקר או רכיבים אחרים בזמנים קבועים בעזרת קו PSW.
המעגל כולל שני מחברים המאפשרים חיבור קל ומהיר למערכת Qwiic, אבל גם חורים להלחמה אם תרצו לחבר אותו למערכות אחרות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RV-1805
- יצרן: SparkFun
- מתח עבודה: 1.6V~3.6V
- זרם: 22nA
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
