הכרטיס עושה את אותה העבודה שכרטיס Arduino UNO עושה, אבל בנוי בצורה שמאפשרת התקנה של הכרטיס בפנל של מארז, מה שמאפשר בנייה קלה ונקיה של פרוייקט.

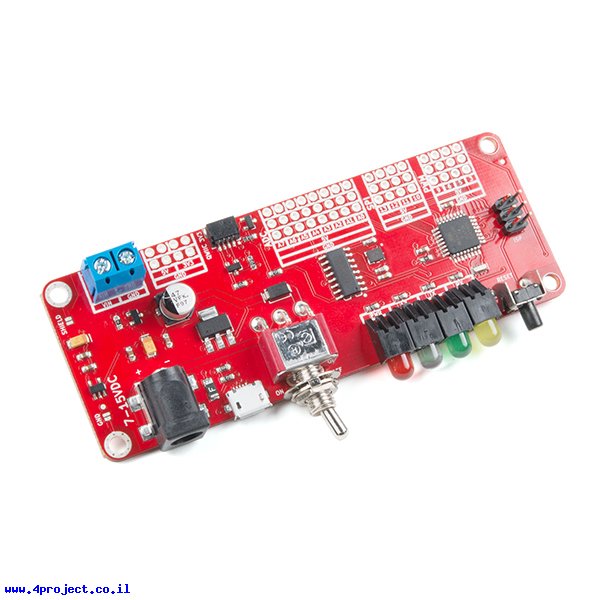

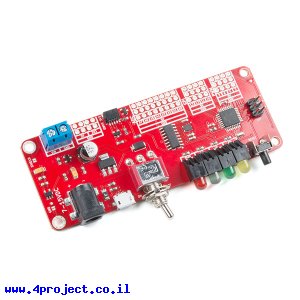

ב-RedBoard Edge כל מה שאמור לשמש את המשתמש נמצא בצד אחד של המעגל וכל מה שאמור להתחבר לפרוייקט בצידו השני.
בצד של המשתמש תמצאו מחבר מתח עגול, חיבור USB microB, מפסק הפעלה, 4 לדים לחיווי (Rx, Tx, מתח וקו 13) וכפתור Reset. בצד הפרוייקט תמצאו מחבר טרמינל לחיבור מתח (קו ה-VIN), מחבר חיבור של רכיבי Qwiic וגם קווים המסודרים לקבוצות לוגיות: PWM, ADC, SPI.
בכל הקווים של הקבוצה קו המתח והאדמה צמודים לו, כך שקל מאוד להלחים מחבר ולהתחבר לקווים אלה עם חוטי גישור. ישנם גם קבוצה של מתחים 5V ו-3.3V שקו האדמה צמוד להם.
מחבר הטרמינל מחובר דרך המפסק הראשי ומשמש לאספקת מתח בין 7 ל-15V.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard Edge
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-microB ,Power 5.5x2.1mm center positive
קישורים:
נתוני משלוח (הסבר):
- משקל: 26 גרם
- אריזה מינימלית: קופסה קטנה
