כרטיס פיתוח תואם Arduino RedBoard Turbo SAMD21

מספר קטלוגי: 4P-207382 / SF-DEV-14812
מחיר / מחירים
134.80 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 2

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 2 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

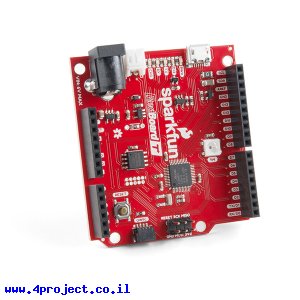

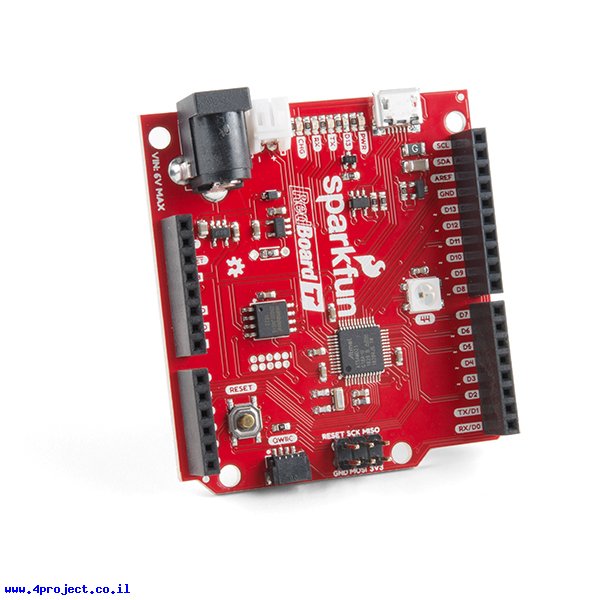

כרטיס פיתוח תואם Arduino RedBoard Turbo SAMD21
לחץ להגדלה
התמונות להמחשה בלבד
מוכנים לצעד הבא אחרי מיקרובקרים של 8/16bit? כרטיס פיתוח RedBoard Turbo המבוסס על SAMD21 יכול להיות כהתחלה טובה בשביל זה.

הכרטיס נבנה בצורה של Arduino Uno עם בקר ATSAMD21G18 שמבוסס על 32bit ARM Cortex-M0 שרץ בתדר של 48MHz, כולל 4M של זיכרון FLASH ו-32K של RAM. וכן, ה-SAMD21 נתמך ע"י סביבת הפיתוח של Arduino והספריות עבור כרטיס Arduino Zero.

כרטיס ה-SAMD21 כולל ממשק USB, מייצב מתח של 3.3V/600mA, מתנד שעון RTC, לד RGB לחיווי ואפקטים ומחבר למערכת Qwiic. על הכרטיס יש לא מעט מקום פנוי, כך שאפשר יהיה לכלול די הרבה קווי IO ואפילו מטען סוללות LiPo. אפשר לספק את המתח לכרטיס דרך חיבור ה-USB, מחבר מתח עגול או לחבר סוללת LiPo תא אחד (3.7-4.2V) למחבר ה-JST.
אם תרצו להטעין את סוללת ה-LiPo שמחוברת לכרטיס, תצטרכו לספק מתח בין 4.2V ל-6V, חיבור USB לשנאי תקני (5V) יספיק בהחלט.
שימו לב שהכרטיס פועל על מתח של 3.3V, כך שהמתח המקסימלי לחיבור במחבר העגול הוא 6V.

אחת התכונות המיוחדות ל-SAMD21 הוא SERCOM - מערכת של 6 ממשקים טוריים שאפשר להפוך כל אחד מהם ל-UART, I2C או SPI. כל ממשק מאפשר גמישות רבה, אפשר לרבב בין הפורטים ולהצמיד כל ערוץ תקשורת לקווים שונים.

אפשר לצרוב את הכרטיס כמו כל כרטיס ארדואינו, אבל אפשר גם לחבר אותו למחשב כדי שיזדהה כהתקן אחסון ולהעתיק אליו תוצרים של שפות תכנות אחרות, כמו CircuitPython או MakeCode.

אם אתם משתמשים בסוללת LiPo כדי לספק מתח לכרטיס, הכרטיס יוכל להטעין אותה בעזרת בקר טעינה MCP73831 שכברירת מחדל מספק זרם טעינה של 250mA. אפשר לשנות את הזרם לערכים בין 15 ל-500mA בעזרת הלחמת נגד חיצוני.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: RedBoard Turbo SAMD21
  • יצרן: SparkFun
  • בקר: ARM Cortex-M0+
  • מתח עבודה: 3.3V
  • מתח כניסה: 3.5 - 6V
  • זרם ליציאת 3.3V: 600mA
  • מספר קווי DIO: 26
  • מספר קווי ADC: 14
  • מספר קווי DAC: 1
  • זיכרון FLASH: 4 MBytes
  • זיכרון RAM: 32 KBytes
  • תדר: 48 MHz
  • תקשורת: USB ,UART ,SPI ,I2C
  • חיבור: USB-microB ,Power 5.5x2.1mm center positive ,JST-SH 4 pin ,JST-PH 2 pin

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 20 גרם
  • אריזה מינימלית: קופסה קטנה
