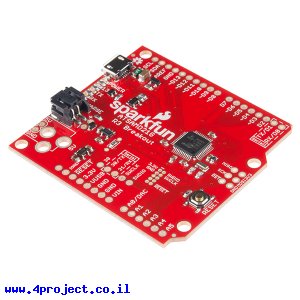

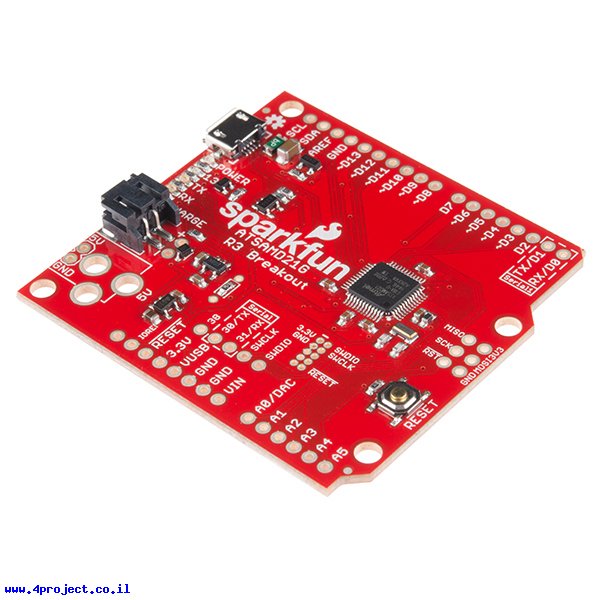

הכרטיס נבנה בצורה של Arduino Uno עם בקר ATSAMD21G18 שמבוסס על 32bit ARM Cortex-M0 שרץ בתדר של 48MHz, כולל 256K של זיכרון FLASH ו-32K של RAM. וכן, ה-SAMD21 נתמך ע"י סביבת הפיתוח של Arduino והספריות עבור כרטיס Arduino Zero.
כרטיס ה-SAMD21 כולל ממשק USB, מייצב מתח של 3.3V/600mA ומתנד שעון RTC. על הכרטיס יש לא מעט מקום פנוי, כך שאפשר יהיה לכלול די הרבה קווי IO ואפילו מטען סוללות LiPo. אפשר לספק את המתח לכרטיס דרך חיבור ה-USB או לחבר סוללת LiPo תא אחד (3.7-4.2V) למחבר ה-JST. יש גם מקום להרכבת מחבר מתח עגול אם אתם מעדיפים (לא כלול). אם תרצו להטעין את סוללת ה-LiPo שמחוברת לכרטיס, תצטרכו לספק מתח בין 4.2V ל-6V, חיבור USB לשנאי תקני (5V) יספיק בהחלט.
אחת התכונות המיוחדות ל-SAMD21 הוא SERCOM - מערכת של 6 ממשקים טוריים שאפשר להפוך כל אחד מהם ל-UART, I2C או SPI. כל ממשק מאפשר גמישות רבה, אפשר לרבב בין הפורטים ולהצמיד כל ערוץ תקשורת לקווים שונים.
שימו לב:
הכרטיס מגיע ללא מחברים וללא מחבר מתח העגול. תצטרכו להזמין אותם בנפרד ולהלחים לכרטיס לבד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: SAMD21
- יצרן: SparkFun
- בקר: ARM Cortex-M0+
- זיכרון RAM: 32 KBytes
- זיכרון FLASH: 256 KBytes
- זיכרון EEPROM: 32 KBytes
- תדר: 48 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 3.5 - 6V
- זרם: 600mA @ 3.3V
- מספר קווי DIO: 30
- מספר קווי ADC: 14
- מספר קווי DAC: 1
- תקשורת: USB ,UART ,I2C ,SPI
- חיבור: USB-microB ,JST-PH 2 pin
קישורים:
נתוני משלוח (הסבר):
- משקל: 36 גרם
- אריזה מינימלית: קופסה קטנה
