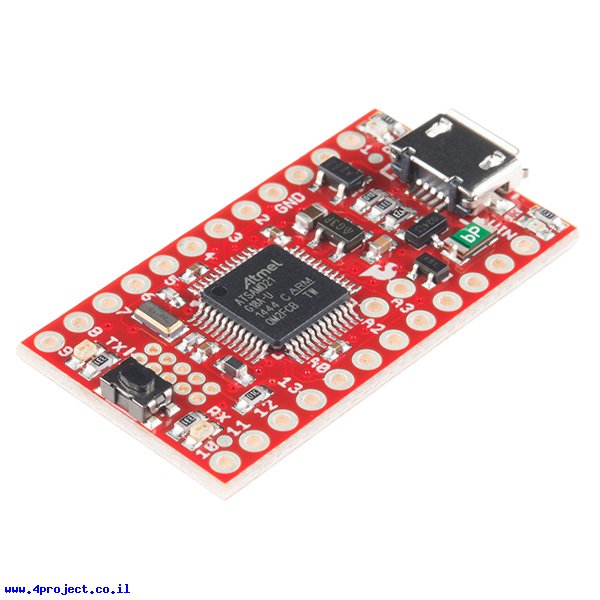

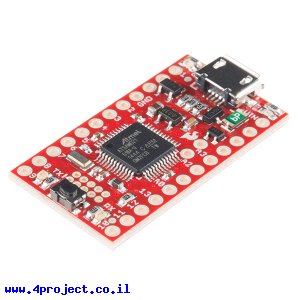

הכרטיס נבנה בצורה של Arduino Pro Mini עם בקר ATSAMD21G18 שמבוסס על 32bit ARM Cortex-M0 שרץ בתדר של 48MHz, כולל 256K של זיכרון FLASH ו-32K של RAM. וכן, ה-SAMD21 נתמך ע"י סביבת הפיתוח של Arduino והספריות עבור כרטיס Arduino Zero.
כרטיס ה-SAMD21 כולל ממשק USB, מייצב מתח של 3.3V/600mA ומתנד שעון RTC. היצרן ניסה להיצמד כמה שיותר לתצורה של כרטיס ה-Pro Mini הפופולרי. כל החורים מתאימים לעבודה במטריצה. אפשר לספק מתח לכרטיס ולצרוב בו את התוכנה דרך חיבור ה-USB.
אחת התכונות המיוחדות ל-SAMD21 הוא SERCOM - מערכת של 6 ממשקים טוריים שאפשר להפוך כל אחד מהם ל-UART, I2C או SPI. כל ממשק מאפשר גמישות רבה, אפשר לרבב בין הפורטים ולהצמיד כל ערוץ תקשורת לקווים שונים.
שימו לב:
הכרטיס מגיע ללא מחברים. תצטרכו להזמין אותם בנפרד ולהלחים לכרטיס לבד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: SAMD21 Mini
- יצרן: SparkFun
- בקר: ARM Cortex-M0+
- זיכרון RAM: 32 KBytes
- זיכרון FLASH: 256 KBytes
- זיכרון EEPROM: 32 KBytes
- תדר: 48 MHz
- מתח עבודה: 3.3V
- מתח כניסה: 3.5 - 6V
- זרם: 600mA @ 3.3V
- מספר קווי DIO: 22
- מספר קווי ADC: 14
- מספר קווי DAC: 1
- תקשורת: USB ,UART ,I2C ,SPI
- חיבור: USB-microB
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
