המעגל כולל חיבור USB-C כדי שתוכלו לספק דרכו זרם למנועים וגם ל-Raspberry עצמו. אם תרצו להפריד את האספקה למנועים מהמתח שהולך ל-Raspberry PI, תוכלו לחתוך גשרון בחלקו האחורי של המעגל. מחבר ה-USB-C מאפשר לספק זרמים גבוהים יותר ממה שהיה אפשר לקבל בחיבור USB-microB. המעגל כולל גם הגנה מפני קצרים וצריכת זרם גבוהה כדי להגן על מקור המתח.
על הכרטיס תמצאו גם חיבור למערכת Qwiic שיאפשר לחבר ל-PI רכיבי I2C נוספים בקלות.
מחבר ה-UBS מחובר למתאם תקשורת טורית CH340C, מה שיאפשר להתחבר ל-PI כדי לבצע הגדרות או שינויים.
כל החיבורים של מנועי הסרוו מסודרים בשלשות של מתח, אדמה וסיגנל, כך שאפשר לחבר אותם ישירות למחבר.
למעגל יש צורה של Raspberry PI Zero, אבל הוא מתאים לעבודה גם עם כרטיס ה-PI הגדולים.
מחלקות עם מוצרים דומים:
מאפיינים:

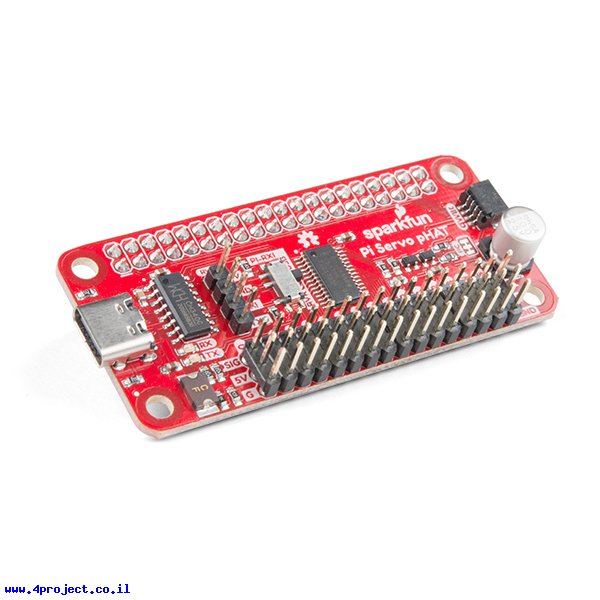

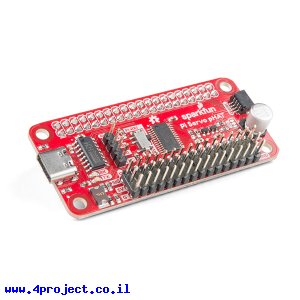

- דגם: SparkFun Servo pHAT for Raspberry Pi
- יצרן: SparkFun
- מספר ערוצים: 16
- תקשורת: I2C
- חיבור: USB-C ,JST-SH 4 pin
קישורים:
נתוני משלוח (הסבר):
- משקל: 19 גרם
- אריזה מינימלית: קופסה קטנה
