עד עכשיו הפתרון היה לקחת כרטיס ארדואינו, לצרוב לו תוכנה, למצוא את נקודות הקצה אליהם המנוע צריך להגיע, לצרוב שוב וכו'.

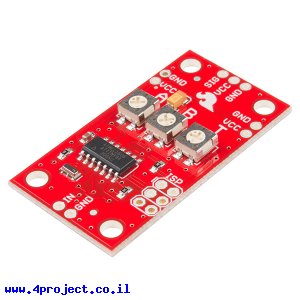

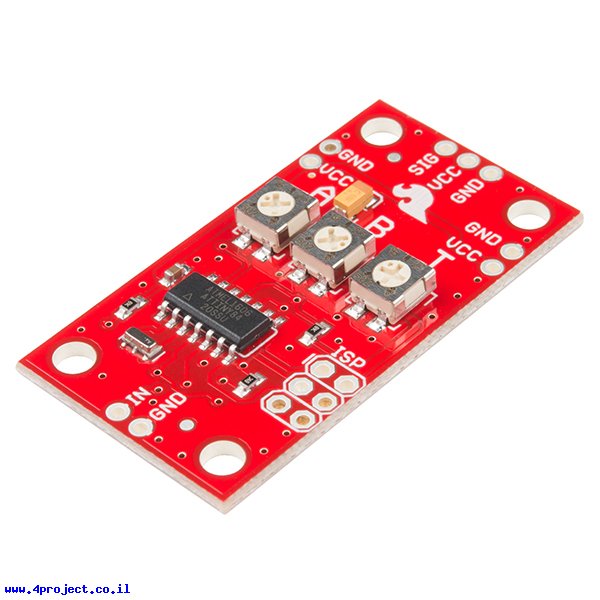

כרטיס ה-Servo Trigger בא לפתור את המקרה בלי צורך בצריבות חוזרות.
על הכרטיס יש 3 פוטנציומטרים השולטים על תנועת המנוע שיחובר לכרטיס:
- A - נקודה בה מנוע סרוו יהיה כשהכפתור פתוח / אין חיווי
- B - נקודה בה מנוע סרוו יהיה כשהכפתור סגור / התקבל חיווי
- T - הזמן שיקח למנוע לעבור בין נקודה A ו-B ובחזרה
מחברים את המנוע, מכיילים את נקודת ה-A. מקצרים את קו ה-IN ל-GND, מכיילים את נקודת ה-B, קובעים את ה-T וזהו.
כברירת מחדל הכרטיס ינוע לכיוון נקודת B כל עוד החיווי/כפתור סגור ויחזור לנקודת A כשהחיווי/כפתור פתוח.
בגל הכרטיס יש גשרון הלחמה שמאפשר לשנות את ההתנהגות כך שהמנוע יבצע תנועה מלאה ל-B ובחזרה ל-A בקבלת החיווי, לא משנה כמה זמן הוא נמשך.
הכרטיס מבוסס על מיקרובקר ATTiny84. אם תרצו, תוכלו לשנות את ההתנהגות שלו ע"י צריבת קוד שונה דרך קווי ה-ISP על המעגל.
שימו לב שהכרטיס מיועד לעבוד במתח של 5V בלבד. המעגל צורך כ-5mA.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Servo Trigger
- יצרן: SparkFun
- מתח עבודה: 5V
- מספר ערוצים: 1
קישורים:
נתוני משלוח (הסבר):
- משקל: 7 גרם
- אריזה מינימלית: מעטפה מרופדת
