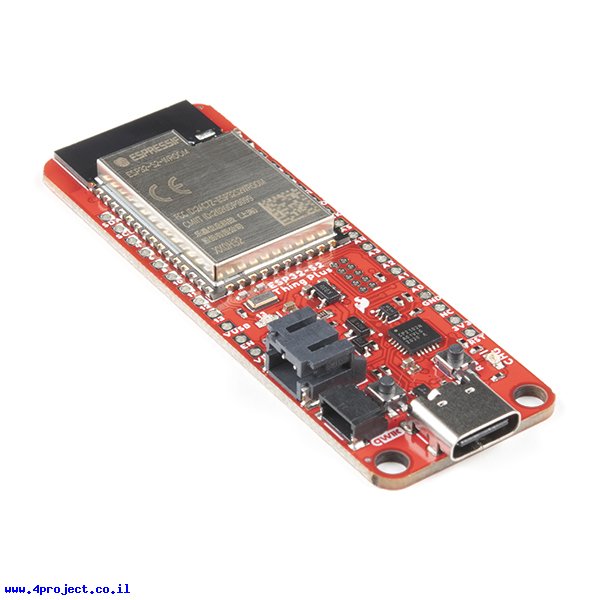

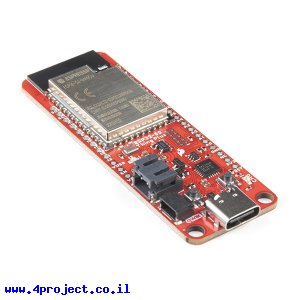

כרטיס זה יאפשר לכם להתחיל לפתח ל-ESP32 הפופולרי בקלות ובמהירות. תצורת הכרטיס היא Thing Plus של SparkFun או Feather של Adafruit, כך שתוכלו למצוא מגוון תוספות לכרטיס.
בנוסף לכל הטוב של מודול ESP32-S2 WROOM הכרטיס מספק חיבור USB-C לאספקת מתח וגם צריבת תוכנה, מחבר JST-PH לחיבור סוללת LiPo וגם טעינה שלה כשמסופק מתח חיצוני (לד צהוב המציין טעינה). יש גם חיבור למערכת Qwiic המספקת מגוון רחב של חיישנים ורכיבים נוספים המתקשרים דרך ערוץ ה-I2C.
על המעגל ישנם גם לד כחול המחובר לקו D13, כפתור לשימוש משתמש המחובר לקו ה-D0 וכפתור ה-reset.
מודול ה-ESP32-S2 המורכב על גרסה זו של המוצר כולל אנטנת PCB ולא דורש חיבור של אנטנה חיצונית.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Thing Plus - ESP32-S2 WROOM
- יצרן: SparkFun
- בקר: ESP32
- זיכרון RAM: 320 KBytes
- זיכרון FLASH: 4 MBytes
- תדר: 240 MHz
- מתח עבודה: 3.3V
- מספר קווי DIO: 21
- מספר קווי PWM: 8
- מספר קווי ADC: 16
- מספר קווי DAC: 2
- תקשורת: 4x SPI ,I2S ,2x I2C ,2x UART ,WiFi
- חיבור: USB-C ,JST-PH 2 pin ,JST-SH 4 pin
- אורך: 64.8 מ"מ
- רוחב: 22.9 מ"מ
קישורים:
- מפת חיבורים (קובץ PDF)
- שרטוט מכני (קובץ PDF)
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (קובץ PDF)
- מדריך למשתמש
נתוני משלוח (הסבר):
- משקל: 8 גרם
- אריזה מינימלית: קופסה קטנה
