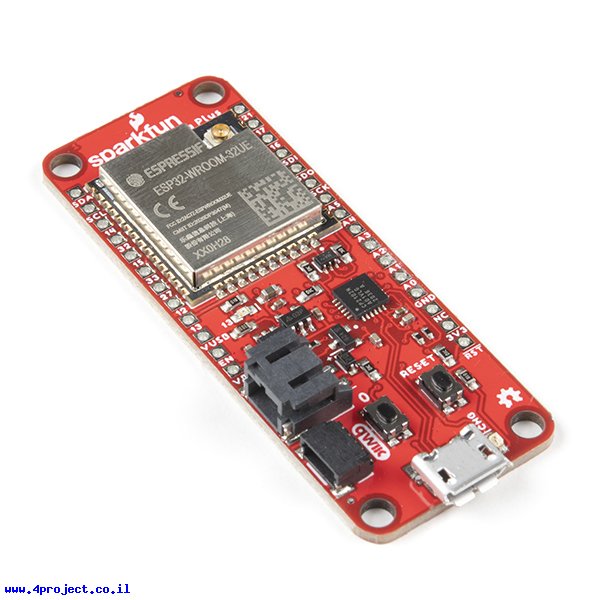

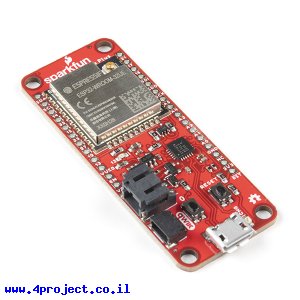

כרטיס זה יאפשר לכם להתחיל לפתח ל-ESP32 הפופולרי בקלות ובמהירות. תצורת הכרטיס היא Thing Plus של SparkFun או Feather של Adafruit, כך שתוכלו למצוא מגוון תוספות לכרטיס.
בנוסף לכל הטוב של מודול ESP32 WROOM הכרטיס מספק חיבור USB-microB לאספקת מתח וגם צריבת תוכנה, מחבר JST-PH לחיבור סוללת LiPo וגם טעינה שלה כשמסופק מתח חיצוני (לד צהוב המציין טעינה). יש גם חיבור למערכת Qwiic המספקת מגוון רחב של חיישנים ורכיבים נוספים המתקשרים דרך ערוץ ה-I2C.
על המעגל ישנם גם לד כחול המחובר לקו D13, כפתור לשימוש משתמש המחובר לקו ה-D0 וכפתור ה-reset.
מודול ה-ESP32 המורכב על גרסה זו של המוצר כולל חיבור U.FL ודורש אנטנה חיצונית.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Thing Plus - ESP32 WROOM
- יצרן: SparkFun
- בקר: ESP32
- זיכרון RAM: 520 KBytes
- זיכרון FLASH: 16M
- תדר: 240 MHz
- מתח עבודה: 3.3V
- מספר קווי DIO: 21
- מספר קווי PWM: 16
- מספר קווי ADC: 13
- מספר קווי DAC: 2
- תקשורת: 3x SPI ,I2S ,2x I2C ,2x UART ,WiFi ,Bluetooth
- חיבור: USB-microB ,JST-PH 2 pin ,JST-SH 4 pin
- אורך: 64.8mm
- רוחב: 22.9mm
קישורים:
- מפת חיבורים (קובץ PDF)
- שרטוט מכני (קובץ PDF)
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (קובץ PDF)
- מדריך למשתמש
נתוני משלוח (הסבר):
- משקל: 7 גרם
- אריזה מינימלית: קופסה קטנה
