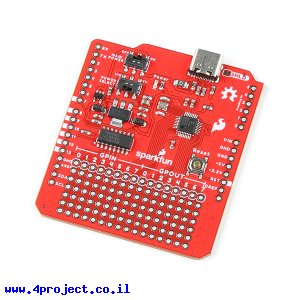

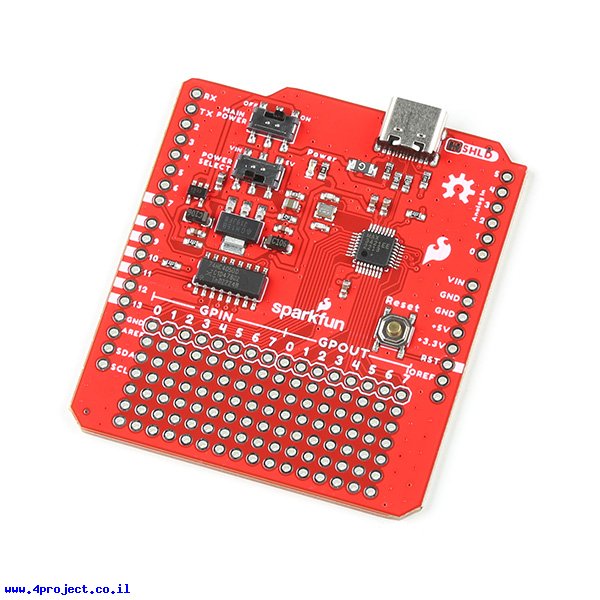

מגן Arduino USB Host (חיבור USB-C)

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

מגן ה-USB Host כולל את כל הרכיבים האנלוגיים ודיגיטליים הדרושים להפעלת ממשק USB מארח (host) עם כרטיס Arduino. זה אומר שה-Arduino שלכם יוכל להתחבר ולשלוט על כל התקני USB הסטנדרטיים, לדוגמא עכבר, מקלדת, זכרון, מצלמה דיגיטלית, מתאם Bluetooth וכו'.

המגן משתמש ב-4 קוי תקשורת טורית של ה-Arduino, כך שהמגן מחבר בין רכיב MAX3421E לקוי SPI - D10-13. מחבר USB-C מחובר לרכיב וכמו כל חיבור USB, גם זה מסוגל לספק מתח להתקן שמחובר אליו.

בגרסה זו של מגן ה-USB Host אפשר לבחור אם לקחת את המתח מפין ה-Vin של ה-Arduino דרך מייצב שעל הלוח, או מ-5V שמגיע מכרטיס ה-Arduino אליו מגן זה מחובר. מתח מפין זה מתואם ל-5V ו-3.3V על המגן עצמו. כל אותות ה-SPI עוברות דרך מתאם כדי להוריד אותם ל-3.3V.

שימו לב:
כרטיס זה מגיע בלי פינים לחיבור לארדואינו, אנחנו ממליצים להשתמש בפינים ארוכים בעלי 6 ו-8 רגליים.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields

מאפיינים:

• יצרן: SparkFun
• דגם: USB-C Host Shield
• חיבור: USB-C
• תקשורת: USB

קישורים:

• מדריך למשתמש
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 12 גרם
• אריזה מינימלית: קופסה קטנה
