ממסר SPDT אטום, 5A@250VAC - סליל 5V - ערכה

מספר קטלוגי: 4P-3226 / POL-2481
מחיר / מחירים
19.10 ₪ (כולל מע"מ)

מלאי

(הסבר)


אמורות להיות לנו 6 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

זוהי ערכה המבוססת על ממסר SPDT אטום של חברת Omron מדגם G5LE-14-DC5 המיועד למיתוג 250V עד 5A ובעל סליל המותאם ל-5V.
ערכה זו מאפשרת הפעלת הסליל של הממסר ע"י מיקרובקר או מקור זרם נמוך אחר.

מתח של 5V לסליל הממסר מסופק לקווים VDD ו-GND ונשלט ע"י קו EN. הממסר יכנס לפעולה כאשר מתח ה-EN יעלה מעל כ-2.5V.

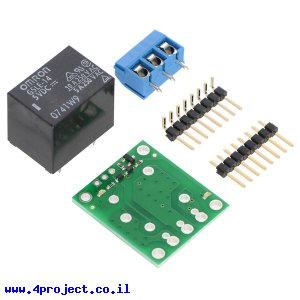

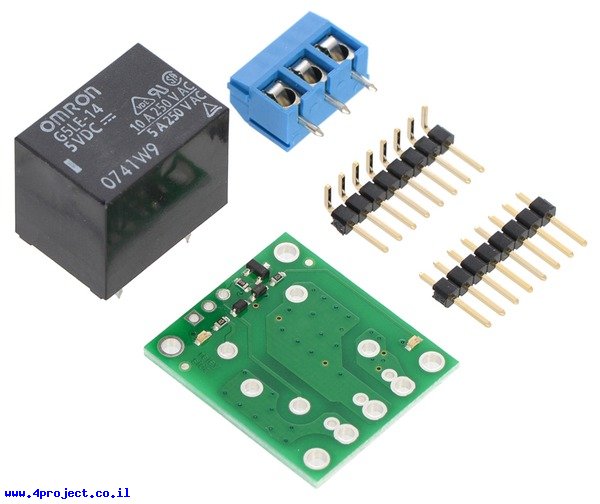

הערכה כוללת את הממסר, מחבר טרמינל לחיבור העומס, שורה של פינים ישרים, שורה של פינים ב-90 מעלות ומעגל מודפס עם כל הרכיבים הדרושים כדי להפעיל את הממסר.

מעגל המודפס מאפשר להרכיב 3 פינים לקו הבקרה ומתח לסליל הממסר בצד אחד ובצידו השני אפשר לחבר את מחבר הטרמינל בעל 3 פינים המרווחים ב-5 מ"מ או 3 פינים בודדים שיהיו מרווחים ב-5.08 מ"מ (0.2").
המעגל כולל שתי נוריות לד בשני צידי הממסר שנדלקות כאשר סליל הממסר מופעל ודיודת זנר המגנה מפני מתח חוזר מסליל הממסר.

הערכה מגיעה כאוסף רכיבים, אתם צריכים להלחים אותם בעצמכם (מעגל מודפס מגיע עם הרכיבים הקטנים מורכבים עליו).

שימו לב:
מוצר זה לא עבר שום תקינה או כל בדיקה מיוחדת להפעלת מתחים גבוהים.
מתח גבוה מסוכן מאוד! העזרו במי שמבין בחשמל לפרוייקטים עם ממסרים כאלה.

מאפיינים:

  • מתח: 250 V
  • זרם: 5 A
  • מתח על הסליל: 5 V
  • סוג מפסק: SPDT

נתוני משלוח (הסבר):

  • משקל: 20 גרם
  • אריזה מינימלית: קופסה קטנה
