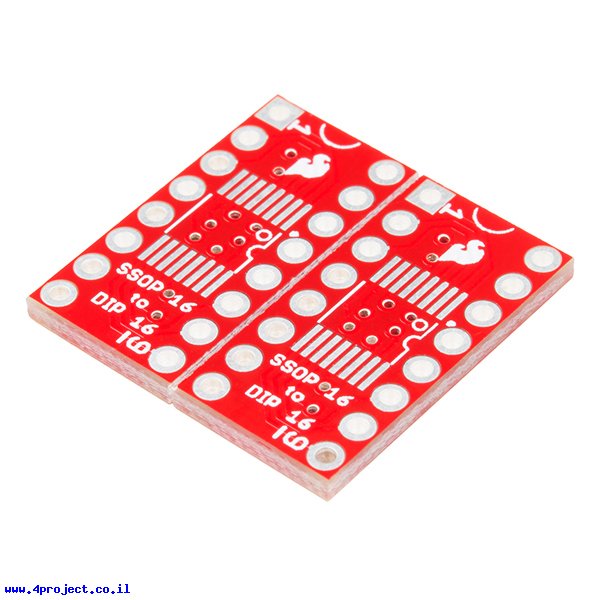

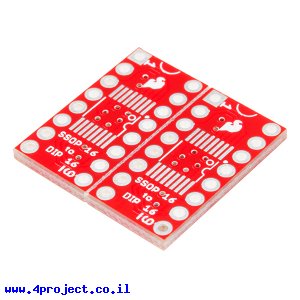

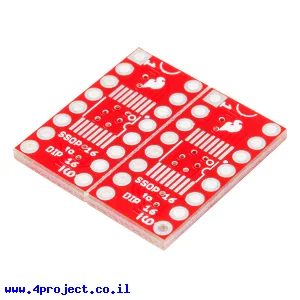

כרטיסון מתאם בין SSOP ל-DIP 16pin - חבילה של 2

זהו מעגל מודפס שיעזור לכם לתאם בין רכיבי SSOP בעלי 16 רגליים לפריסה של חורים במרווחים של 2.54 מ"מ.

המעגל תוכנן לרכיבי SSOP עם מרווח בין הרגליים של 0.65 מ"מ, אבל יתאים גם לרכיבים בעלי מרווח של 0.635 מ"מ (קירוב של 0.025").
מתאים לרכיבים ברוחב בין 5 מ"מ (0.200") ל-11.4 מ"מ (0.450"). מרווח בין חורי ה-DIP הוא סטנדרט של רכיב צר - 7.62 מ"מ (0.3").

אתם מקבלים 2 כרטיסונים עם חיתוך ביניהם, כך שאפשר לשבור אותם בקלות כדי להפריד אחד מהשני.

מחלקות עם מוצרים דומים:

• מתאמי אריזות שבבים - DIP adapters

מאפיינים:

• יצרן: SparkFun
• אריזה: SSOP-16
• אריזה: DIP-16

קישורים:

• מדריך למשתמש
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה רגילה
