כרטיסון מתאם בין SSOP ל-DIP 8pin

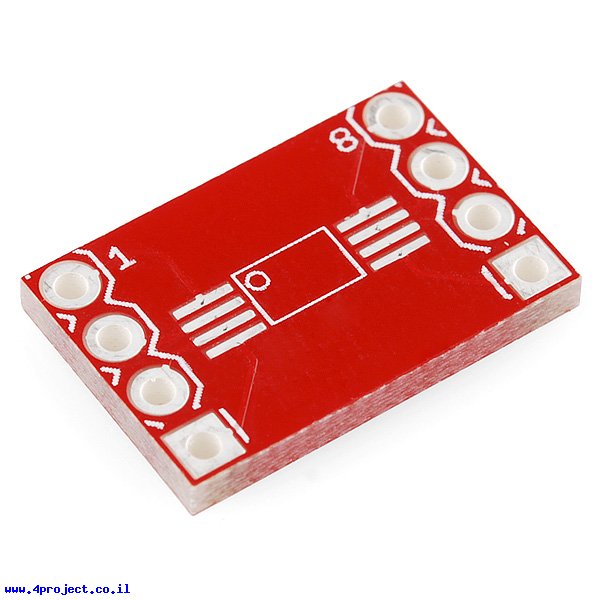

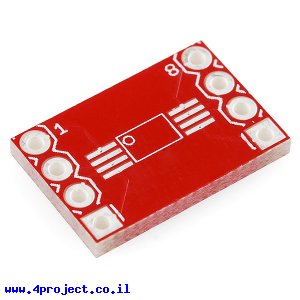

זהו מעגל מודפס שיעזור לכם לתאם בין רכיבי SSOP בעלי 8 רגליים לפריסה של חורים במרווחים של 2.54 מ"מ. המעגל תוכנן לרכיבי SSOP עם מרווח בין הרגליים של 0.65 מ"מ, אבל יתאים גם לרכיבים בעלי מרווח של 0.635 מ"מ (קירוב של 0.025").
מתאים לרכיבים ברוחב בין 5 מ"מ (0.200") ל-11.4 מ"מ (0.450"). מרווח בין חורי ה-DIP הוא סטנדרט של רכיב צר - 7.62 מ"מ (0.3").

מחלקות עם מוצרים דומים:

• מתאמי אריזות שבבים - DIP adapters

מאפיינים:

• אריזה: SSOP 8 pin
• אריזה: DIP 8 pin
• אורך: 12.7 מ"מ
• רוחב: 12.7 מ"מ
• √RoHS

קישורים:

• הסבר על גודל רכיבי SOIC ב-Wiki (אנגלית)
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה רגילה
