מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת ממסרים.

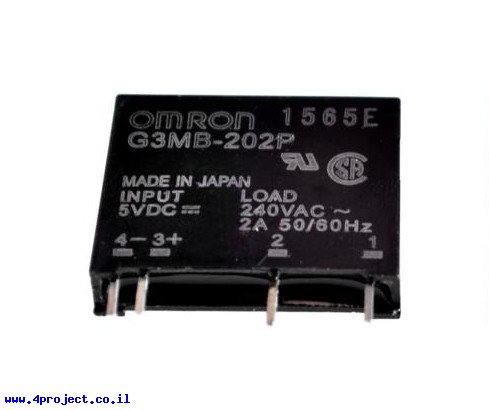

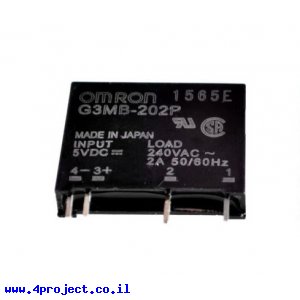

זהו ממסר SSR - Solid State Relay, דגם G3MB-202P של חברת Omron.
הממסר מתאים למיתוג רק מתחי AC עד 240V. כדי להפעל את הממסר צריך לספק לו מתח של 5V לקווים 3 ו-4. בממסר יש נגד המגביל את הזרם ל-10mA, כך שאפשר לחבר את הקווים האלה ישירות למיקרובקר או מקור מתח אחר.
ממסרי SSR שונים מהממסרים הרגילים בזה שאין להם חלקים מכניים והם דורשים מתחים וזרמים נמוכים כדי למתג את העומס. בעצם אלה הם דיודת לד ופוטוטרנזיסטורים ארוזים בחבילה אחת. הדלקה של הלד תפעיל את הטרנזיסטורים ותסגור את המעגל.
שיטה זו מספקת הפרדה אופטית בין קו הבקרה לעומס ומאפשרת זמני מיתוג מהירים יותר בהשוואה לממסר רגיל.
שימו לב:
עבודה עם מתחים גבוהים מסוכנת! מומלץ להיעזר בחשמלאי מוסמך לעבודות מסוג זה.
מחלקות עם מוצרים דומים:
מאפיינים:
- מתח: 240 V
- זרם: 2 A
- מתח על הסליל: 5 V
- סוג מפסק: SPST
קישורים:
נתוני משלוח (הסבר):
- משקל: 10 גרם
- אריזה מינימלית: מעטפה מרופדת
