כרטיס פיתוח 32L476GDISCOVERY

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח STMicro.

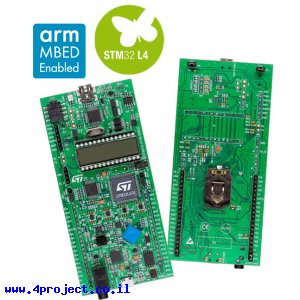

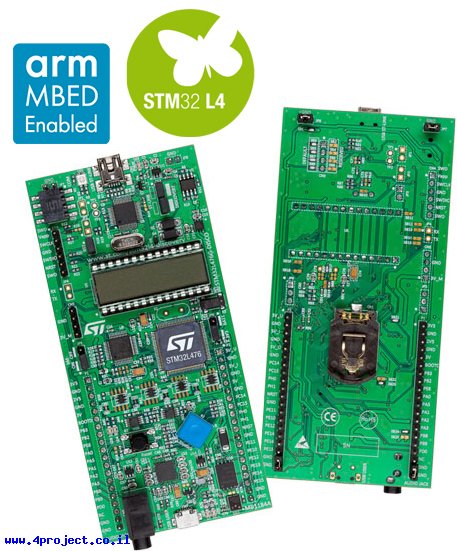

זהו כרטיס פיתוח 32L476GDISCOVERY של חברת STMicroeletronics המספק הצצה על היכולות של בקר בעל צריכת זרם נמוכה מאוד מסדרת ה-STM32L4.

הכרטיס מבוסס על מעבד ARM®32-bit Cortex®-M4 (שכולל גם מאיץ FPU), הרץ בתדרים של עד 80MHz, מכיל 1MB של זכרון Flash לתוכניות, 128KB זכרון RAM ומגוון של ערוצי תקשורת.

כרטיסים מסדרת Discovery כוללים מגוון רחב של תוספות כדי לאפשר לכם לבחון את היכולות של המעבד ללא צורך ברכיבים נוספים. ה-32L476G כוללים צורב ו-Debugger, מסך LCD של 24 תאים, ג'ויסטיק, נורות Led לפלט, מיקרופון MEMS, מחבר סטראו, זכרון Flash של 128MBit, חיבור USB-OTG, ג'ירוסקופ 3 צירים, מצפן דיגיטלי 6 צירים, מחברים שונים לחיבור רכיבים נוספים והרבה דברים מאניינים אחרים.

הכרטיס כולל גם מד זרם מובנה, שיכולים לספק לכם חיווי של צריכת זרם של הבקר במצבי שינה שונים.

את הכרטיס אפשר להפעיל דרך חיבור USB בצד הצורב או ה-OTG או מסוללת כפתור CR2032 (לא כלולה). בחלקו התחתון של הכרטיס ישנו בית סוללה מתאים.

כרטיסי DISCOVERY נתמכים במגוון סביבות פיתוח, לדוגמה:

• IAR^™
• Keil^®
• GCC-based IDEs
• Arm^® Mbed^™

חיבור ה-USB יכול להזדהות כחיבור טורי, פורט לניפוי שגיאות (Debug) או ככונן זכרון, אליו מעתיקים את תוצר הקומפילציה של סביבת Mbed כדי לצרוב את התוכנה על הכרטיס.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: 32L476GDISCOVERY
• בקר: ARM®32-bit Cortex®-M4 with FPU
• זיכרון RAM: 128 KBytes
• זיכרון FLASH: 1 MBytes
• תדר: 80 MHz max
• מתח עבודה: 1.7 - 3.6 V
• מתח כניסה: 5 V
• מספר קווי DIO: 114
• מספר קווי ADC: 16
• מספר קווי DAC: 2
• תקשורת: 3x I2C ,5x UART ,3x SPI ,USB OTG
• חיבור: USB-miniB ,USB-microA ,Audio 3.5mm
• אורך: 120 מ"מ
• רוחב: 55.9 מ"מ

קישורים:

• עמוד הבית של המוצר
• עמוד Mbed

נתוני משלוח (הסבר):

• משקל: 85 גרם
• אריזה מינימלית: מעטפה מרופדת
