כרטיס פיתוח NUCLEO-L476RG

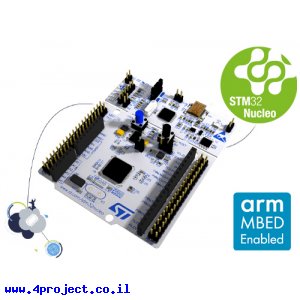

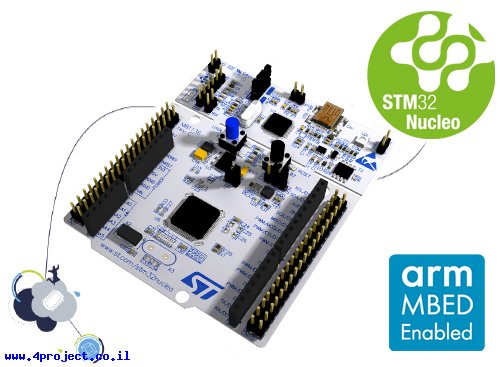

זהו כרטיס פיתוח NUCLEO-L476RG של חברת STMicroeletronics מסדרת Nucleo-64.

הכרטיס מבוסס על מעבד ARM®32-bit Cortex®-M4 CPU, הרץ בתדרים של עד 80MHz, מכיל 1MB של זכרון Flash לתוכניות, 128KB זכרון RAM ומגוון של ערוצי תקשורת.

כרטיסים מסדרת Nucleo-64 כוללים מחברים המתאימים למגני Arduino, מחברי ST Morpho המאפשרים גישה לכל הקווים של המעבד, צורב ו-Debugger (חלק העליון של הכרטיס), כפתור לקלט, Led לפלט, מתנד 32.768KHz למימוש של שעון ואפשרויות שינה.

אם מיציתם את האפשרויות של כרטיסי Arduino וצריכים יכולות משוכללות יותר וכח עיבוד, זהו ללא ספק אחד הכרטיסים הטובים להתקדם אליו.

כרטיסי Nucleo נתמכים במגוון סביבות פיתוח, לדוגמה:

• IAR^™
• Keil^®
• GCC-based IDEs
• Arm^® Mbed^™

חיבור ה-USB יכול להזדהות כחיבור טורי, פורט לניפוי שגיאות (Debug) או ככונן זכרון, אליו מעתיקים את תוצר הקומפילציה של סביבת Mbed כדי לצרוב את התוכנה על הכרטיס.

מחלקות עם מוצרים דומים:

• כרטיסי פיתוח STMicro Development Boards

מאפיינים:

• דגם: NUCLEO-L476RG
• בקר: ARM®32-bit Cortex®-M4 CPU
• זיכרון RAM: 128 KBytes
• זיכרון FLASH: 1 MBytes
• תדר: 80 MHz max
• מתח עבודה: 1.7 - 3.6 V
• מתח כניסה: 3.3 V ,5 V ,7 - 12 V
• מספר קווי DIO: 51
• מספר קווי ADC: 16
• מספר קווי DAC: 2
• תקשורת: 3x I2C ,5x UART ,3x SPI ,USB OTG
• חיבור: USB-miniB
• אורך: 82.5 מ"מ
• רוחב: 70 מ"מ

קישורים:

• עמוד הבית של המוצר
• עמוד Mbed

נתוני משלוח (הסבר):

• משקל: 80 גרם
• אריזה מינימלית: מעטפה מרופדת
