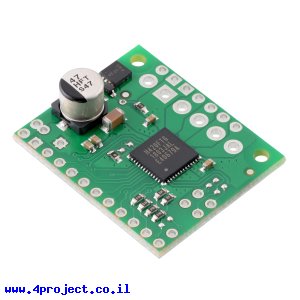

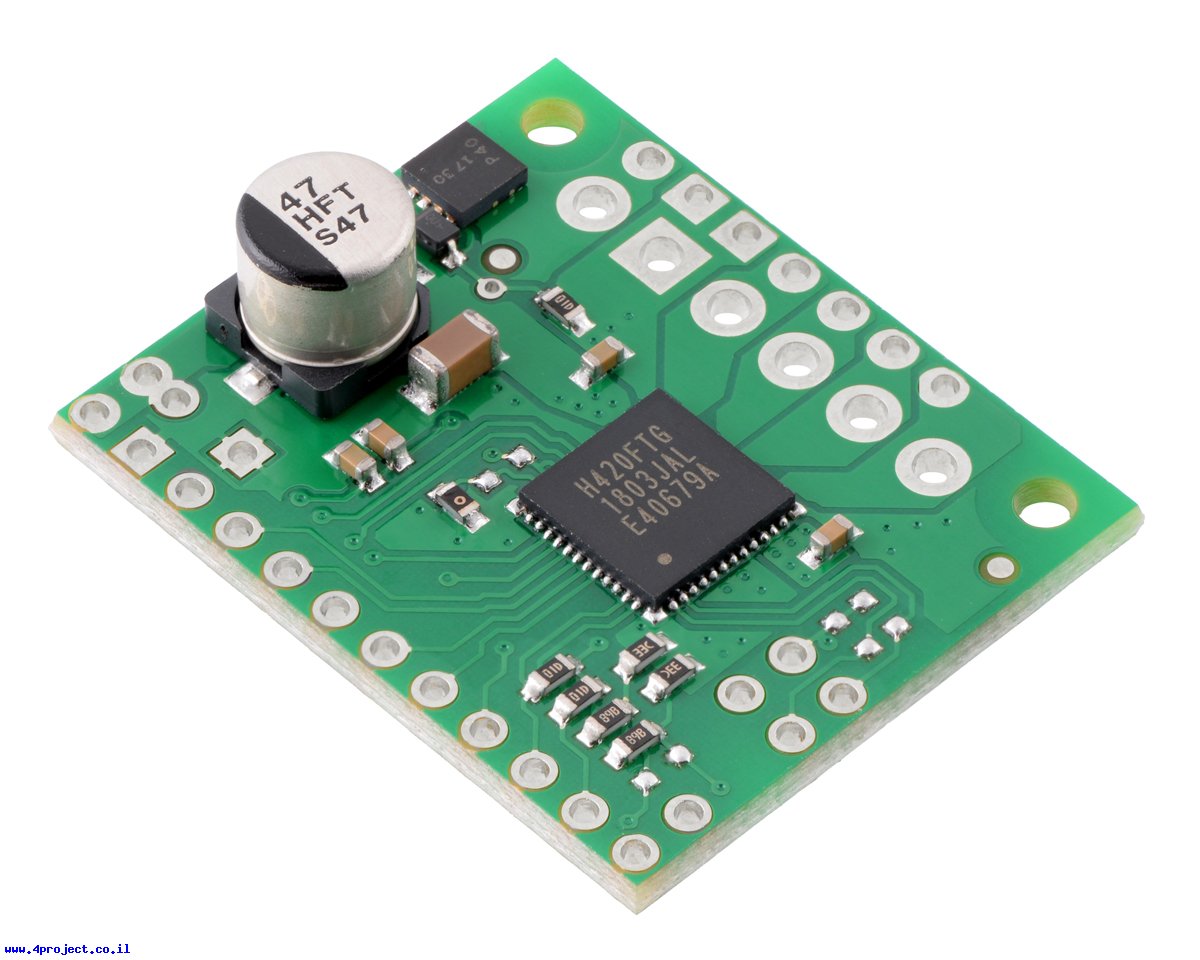

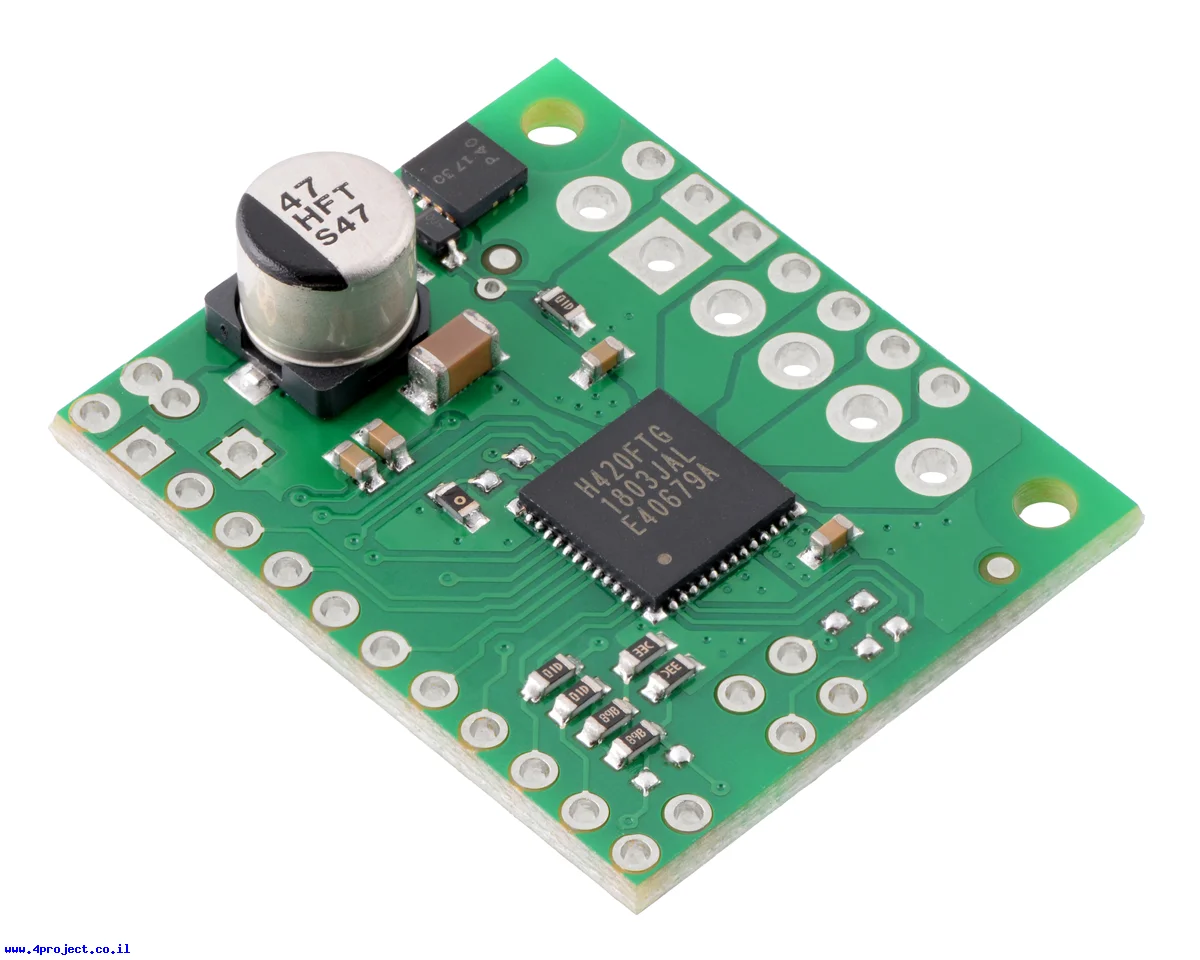

רכיב זה יכול לספק עד 1.7A של זרם רציף לכל ערוץ או לחבר ואתם יחד כדי לקבל 3.4A וכולל הגנות פנימיות מפני מתח הפוך, מתח נמוך, זרם גבוה והתחממות של הרכיב.
הרכיב יכול לעבוד עם מתחי כניסה בין 10V ל-47V למנוע (VIN) ולא דורש אספקה נפרדת למעגלי הבקרה. אפשר לשלוט על הבקר ממעגלים של 3.3V וגם 5V.
חיבורי הכרטיס מסודרים כך שבצד אחד נמצאת הבקרה ובצד השני מתח וחיבור המנוע.
המפרט של הרכיב מציין שזרם המקסימלי שלו הוא 4.5A, אבל בפועל הבקר מוריד את הזרם בעצמו כדי למנוע התחממות. היצרן של הלוח הצליח לקבל ממנו 1.7A לכל ערוץ למשך זמן ממושך בטמפרטורת החדר. אפשרי היה לקבל 4.5A לכמה שניות. כאשר רק ערוץ אחד היה פעיל, הבקר הצליח לספק 2.5A בערוץ.
אספקת הזרם תלויה מאוד ביכולת שלכם לקרר את הרכיב.
לבקר יש שני קווי בקרה VREF להגבלת הזרם שמחוברים ל-3.6V שמגדיר זרם של 4.5A לערוץ. אפשר להוריד את הרף לזרמים נמוכים יותר ע"י הלחמת נגד בין קו ה-VREF הרלבנטי לאדמה.
לבקר יש שני קווי חיווי LO המספקים "1" לוגי כשהגל בסדר וננעלים במצב של "0" לוגי אחרי שמנגנוני הגנה נכנסים לעבודה. אפשר לאפס את החיווי ע"י כיבוי והדלקה של מתח או ע"י הכנסת הבקר למצב Standby.
הכרטיס מגיע עם שורת פינים ומחברי טרמינל הברגה שצריך להלחים למעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: TB67H420FTG
- יצרן: Pololu
- מתח עבודה: 5V
- מתח כניסה: 10 - 47V
- זרם רציף מקסימלי: 1.7A
- זרם רגעי מקסימלי: 4.5A
- מספר ערוצים: 2
- תקשורת: Digital
- אורך: 30.5mm
- רוחב: 25.4 מ"מ
קישורים:

נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
