בקר מנוע צעד מבוסס על TB67S249FTG - גרסת המיני

מספר קטלוגי: 4P-207395 / POL-3096
מחיר / מחירים
49.90 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 4

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 4 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

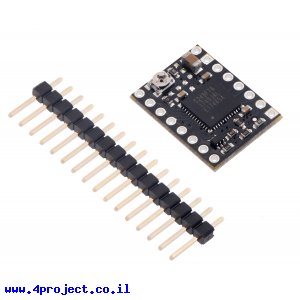

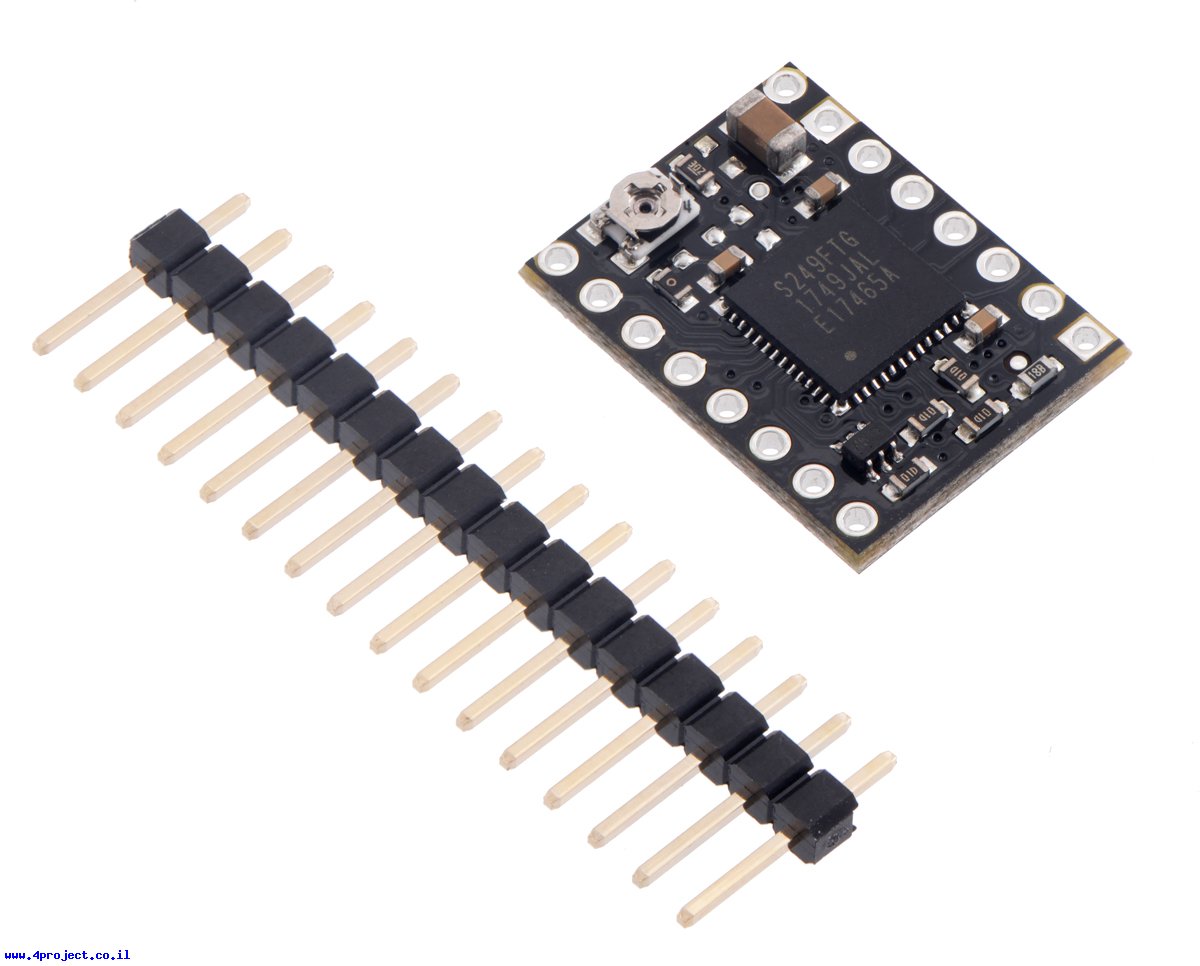

בקר מנוע צעד מבוסס על TB67S249FTG - גרסת המיני
לחץ להגדלה
התמונות להמחשה בלבד
זהו בקר מנוע צעד המבוסס על רכיב TB67S249FTG של חברת Toshiba בתצורת מודול קטן עם 16 חיבורים.
המודול יוכל לספק עד 1.6A במתחים בין 10V ל-47V ללא קירור, או עד 4.5A עם קירור אקטיבי.

הבקר תומך ב-Microstepping עד 1/32, הגבלת זרם למנוע ע"י פוטנציומטר על הלוח, הגנה מפני מתח נמוך, זרם יתר, ההתחממות ומגוון תכונות נוספות.
המעגל כולל עליו מייצב מתח ל-5V, כך שאפשר להשתמש רק במתח המסופק למנוע.

בקר זה כולל מנגנון AGC המודד את צריכת הזרם של המנוע ויכול להוריד את אספקת הזרם כשהוא מרגיש שהמנוע לא מועמס, מה שיוריד את צריכת החשמל וגם התחממות המנוע. המנגנון חוזר לספק את הזרם המקסימלי כשהוא מרגיש שהמנוע מועמס.
בגרסת המעגל הקטנה השליטה היחידה על המנגנון היא גשרון ההלחמה CL0 בצידו האחורי של המעגל. כבירית מחדל המנגנון מוריד את אספקת הזרם ל-60%. אם ירידה זו היא אגרסיבית מדי, אפשר לקצר את ה-CL0 ל-פד ה-VCC הסמוך כדי להגביל את הורדת הזרם ל-80%.

מוצר זה מגיע עם מחברים בשקית שתצטרכו להלחים לבד.



מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: TB67S249FTG
  • יצרן: Pololu
  • מתח עבודה: 2.0 - 5.5V
  • מתח כניסה: 10 - 47V
  • זרם רציף מקסימלי: 1.6A
  • מספר ערוצים: 1
  • תקשורת: Digital
  • אורך: 20.32 מ"מ
  • רוחב: 15.24 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 3 גרם
  • אריזה מינימלית: מעטפה מרופדת
