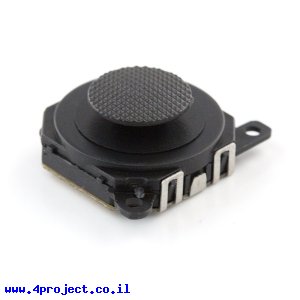

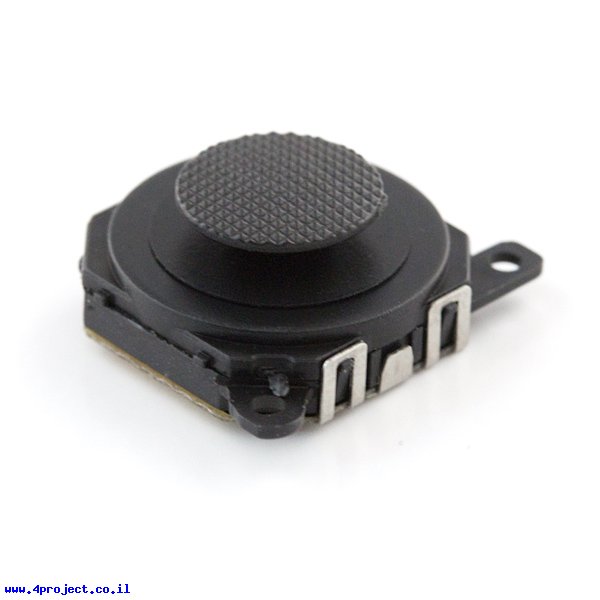

הרכיב בנוי משני נגדים משתנים והדרך הקלה לחבר אותם היא בעזרת פריסה הבאה:
- יציאת ציר ה-X
- +5V
- יציאת ציר ה-Y
- GND
כאשר פין ה-4 נמצא קרוב לחור הבורג. את היציאות אפשר לחבר ישירות לכניסות אנלוגיות של הבקר.
החורים של המחבר מרוחקים ב-2 מ"מ אחד מהשני. צריך קצת לאלתר כדי להתחבר לרכיב. אפשר להשתמש ב-4 פינים בודדים, מחבר JST עם 4 פינים או כל דרך אחרת.
מחלקות עם מוצרים דומים:
מאפיינים:
- תקשורת: Analog
- אורך: 20 מ"מ
- רוחב: 20 מ"מ
- גובה: 9.25mm
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
