עבודה עם הרכיב נעשת דרך ממשק טורי שאפשר לשרשר בין מספר רכיבים וכך להגדיל את כמות הערוצים בלי להגדיל את כמות קווי ה-IO הדרושים מהבקר.
הרכיב מסוגל לצרוך זרם של עד 120mA, מה שמאפשר חיבור לדים ישירות לרכיב ללא צורך בנגדים לכל לד.

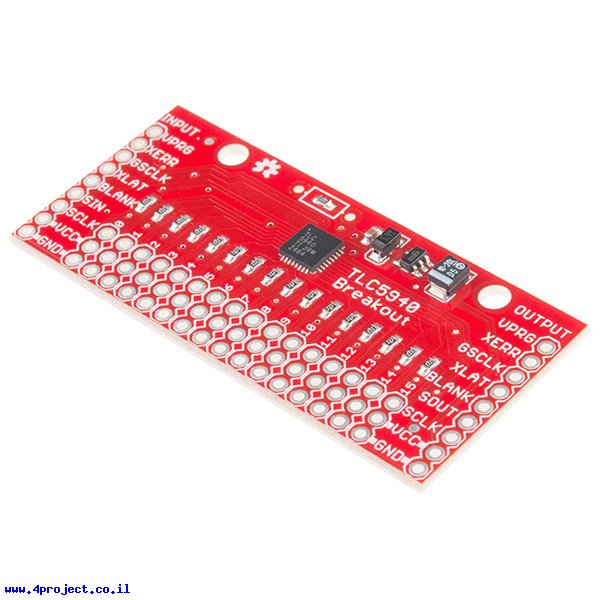

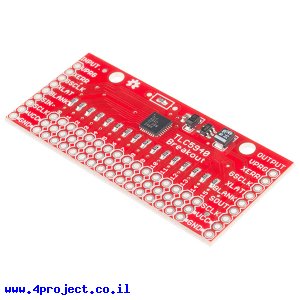

כל 16 היציאות מובאות לחיבורים מרוחקים 2.54 מ"מ בין 3 הקווים של VCC, GND והסיגנל, אבל המרחק בין השלשות קצת גדול יותר כדי לאפשר חיבור ישיר של מחברי מנועי הסרוו.
כדי לאפשר עבודה ישירה עם מנועי הסרוו, לכל יציאת ערוץ מחובר נגד PullUp של 2.2 קילו אום ובנוסף מחובר גם נגד 2.2 קילו לכניסת הגבלת הזרם של הרכיב, מה שמאפשר זרם יציאה של 17.8mA. במקביל לנגד זה יש מקום להלחמת נגד נוסף, כך שתוכלו לשנות את זרם היציאה אם יש לכך צורך. את חישוב ערכי הנגד תוכלו למצוא בשרטוט המקושר.
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר ערוצים: 16
- רזולוציה: 12Bit
- תקשורת: Serial
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
