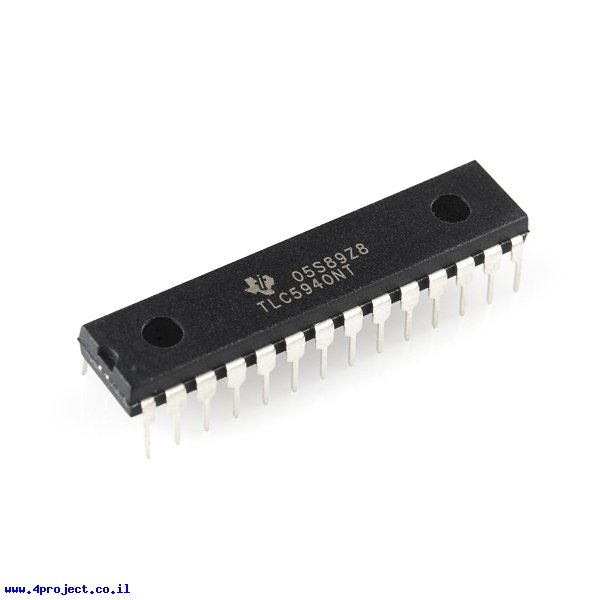

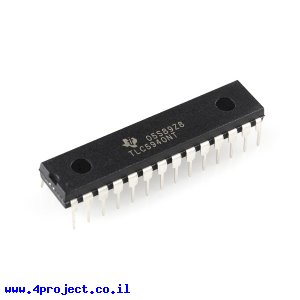

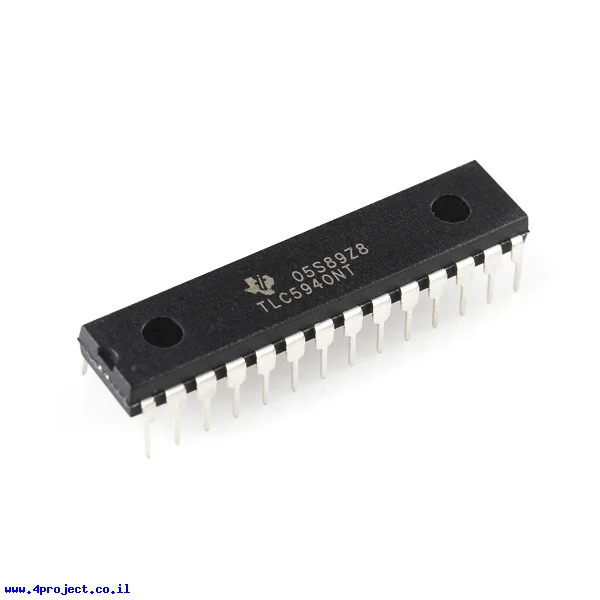

שבב יצירת גלי PWM בעל 16 ערוצים - TLC 5940

מספר קטלוגי: 4P-818
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו להשתמש בכרטיסון עם רכיב TLC 5940 עליו.


ה-TLC 5940 הוא רכיב המסוגל לספק 16 ערוצים נפרדים של גלי PWM עם רזולוצית 12 ביט (0-4095) לשליטה על אורך הפולס ורזולוצית 6 ביט (0-64) לשליטה על הזרם המסופק ביציאות.
עבודה עם הרכיב נעשת דרך ממשק טורי שאפשר לשרשר בין מספר רכיבים וכך להגדיל את כמות הערוצים בלי להגדיל את כמות קווי ה-IO הדרושים מהבקר.

הרכיב מסוגל לצרוך זרם של עד 60mA אם עובד במתחים נמוכים מ-3.6V וזרם של 120mA אם עובד במתחים גבוהים מ-3.6V, מה שמאפשר חיבור לדים ישירות לרכיב ללא צורך בנגדים לכל לד.

מאפיינים:

  • דגם: TLC 5940
  • אריזה: DIP 28 pin
  • מספר ערוצים: 16
  • רזולוציה: 12 ביט (4096 גוונים)
  • תקשורת: Serial
  • מתח עבודה: 3.0 - 5.5 V
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 2 גרם
  • אריזה מינימלית: קופסה קטנה
