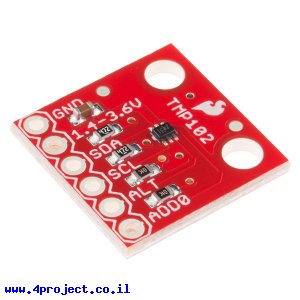

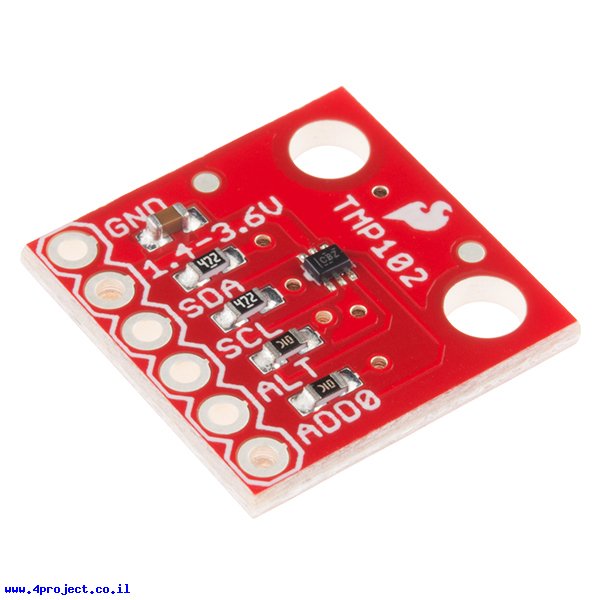

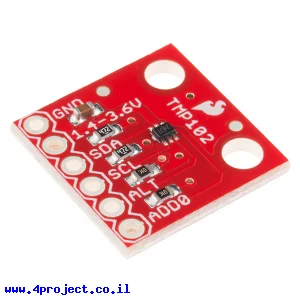

חיישן טמפרטורה - מודול עם TMP102

מודול זה כולל חיישן טמפרטורה קטן מאוד TMP102. חיישן זה הוא חיישן דיגיטלי עם ממשק I2C ידוע גם כ-TWI, רזולוציה של 0.0625 מעלות ודיוק של 0.5 מעלות בטווח בין 25- ל-85+ מעלות. חיישן זה צורך מעט מאוד זרם וכולל הרבה תכונות מעניינות.

תקשורת עם הרכיב מתבצעת בעזרת פרוטוקול תקשורת טורית I2C על שני קווים. קבלי סינון ונגדי pull-up מורכבים כפי שמופיע בשרטוט.

מחלקות עם מוצרים דומים:

• חיישני טמפרטורה - Temperature sensors

מאפיינים:

• דגם: TMP102
• יצרן: Texas Instruments
• טווח מדידה: –55 to +150 °C
• רזולוציה: 12Bit
• דיוק: ±0.5℃
• מתח עבודה: 1.4 - 3.6V
• זרם: 10uA active
• זרם: 1uA sleep
• תקשורת: I2C
• אורך: 16 מ"מ
• רוחב: 16 מ"מ

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (קובץ PDF)
• ספריה ל-Arduino

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה מרופדת
