מגן Arduino לוח מקשים קיבוליים

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני קיבול - Capacitive sensors.

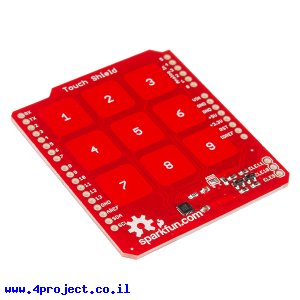

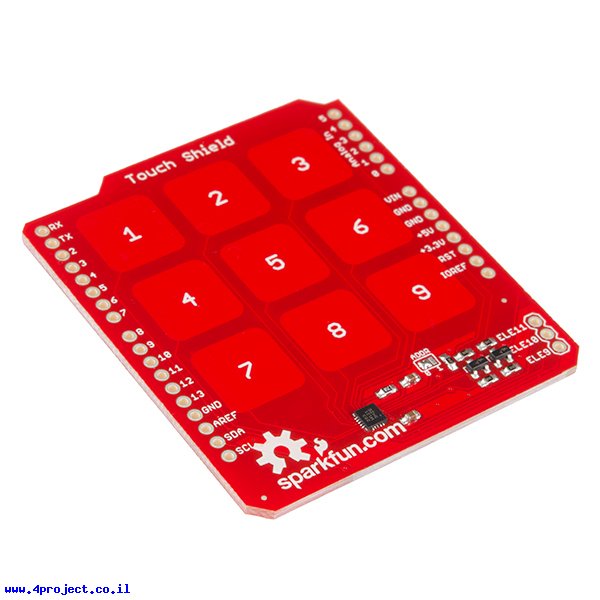

זהו מגן Arduino בצורת לוח מקשים עם 9 אלקטרודות המחוברות לרכיב MPR121QR2.
שבב זה הוא חיישן קיבול המאפשר לזהות לחיצה או קירבה של אצבע לאלקטרודות.
מגן זה מאפשר לממש לוח מקשים ללא כפתורים, כאשר הלחיצה מזוהה ע"י הצמדת אצבע לאלקטרודה (בדומה למסכי מגע).

על הכרטיס יש 9 מקשים וחיבורים ל-3 אלקטרודות נוספות אם אתם רוצים להרחיב את לוח המקשים לכל 12 ערוצים הנתמכים ע"י רכיב MPR121QR2.

המגן מתקשר ע"י פרוטוקול I2C וכולל רכיבי המרת רמות לוגיות, כך שיוכל לעבוד עם בקרים הפועלים ב-5V ו-3.3V.
