הרכיב פועל במתחים בין 2.8V ל-5.5V ומסוגל להעביר זרם עד 2A. הכרטיסון כולל גם מחבר USB MicroB שיכול לשמש כאחת כניסות המתח.

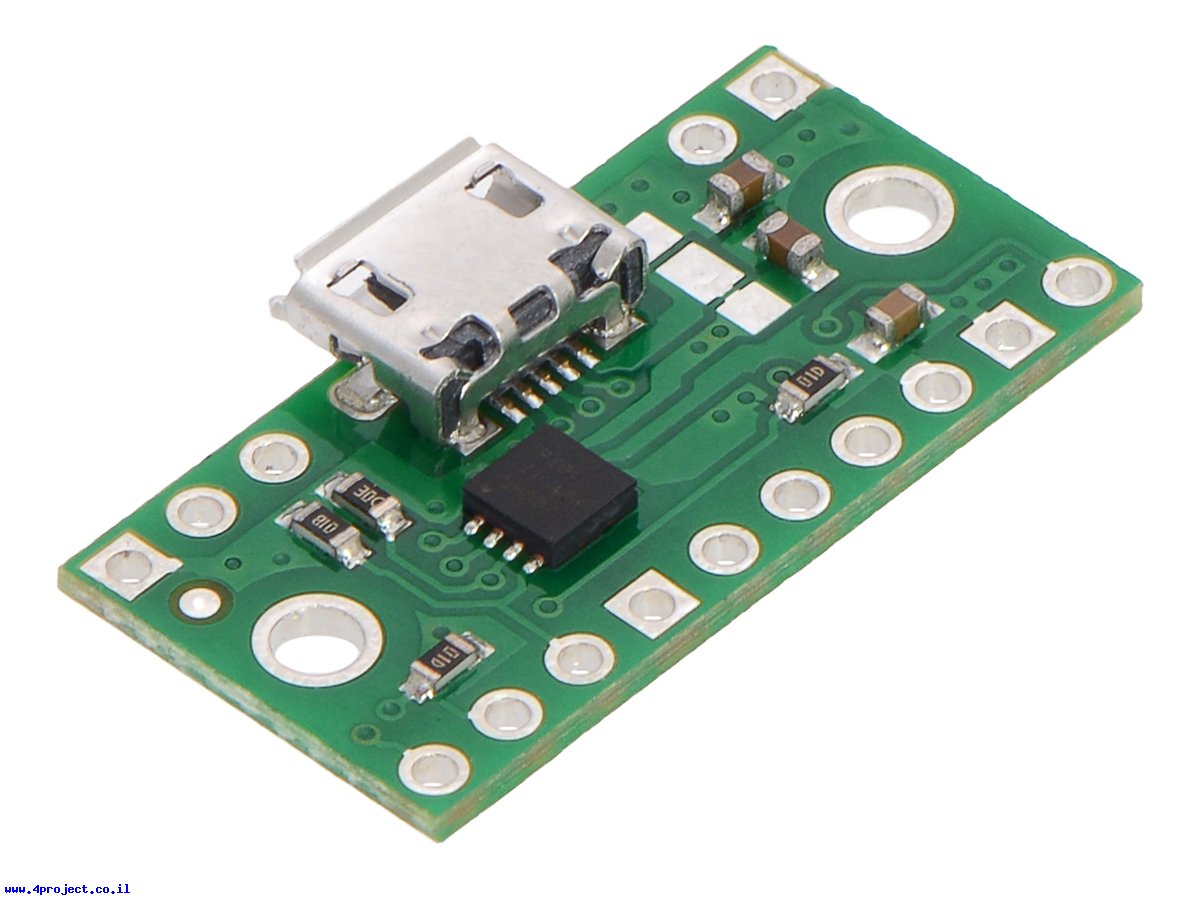

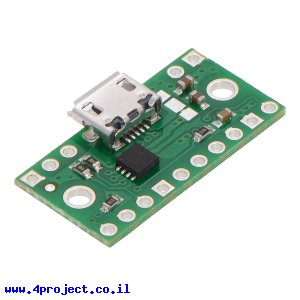

שבב ה-TPS2113A הוא קטן שלחובבים יהיה קשה להשתמש בו ישירות ללא כרטיסון כמו זה. הכרטיסון מביא את קווי הבקרה של השבב וגם הקווים של מחבר ה-USB לחורים המרוחקים 2.54 מ"מ, המאפשרים עבודה על מטריצה או חיבור קל לרכיבים אחרים.
ה-TPS2113A הוא רכיב ייחודי המסוגל למתג בין שתי כניסות מתח ליציאה אחת, מונע זרם בין שתי הכניסות ובין היציאה לכניסה הלא פעילה. המיתוג מתבצע ע"י טרנזיסטורי MOSFET פנימיים המונעים ירידת מתח שבדרך כלל נופל על דיודות כשמשתמשים בהן לחיבור מקורות מתח בתצורת "OR".
ה-TPS2113A מאפשר לקבוע את הרף למעבר בין כניסות המתח וגם הגבלה של זרם היציאה שכברירת מחדל מוגדרת ל-0.5A, אבל אפשר לשנות אותה עד ל-2A.
כברירת המחדל המעגל יבחר את מקור המתח עם המתח הגבוה, אבל קו הבקר VSNS יאפשר לכם להחזיק את החיבור על כניסה IN1 עד שהמתח בכניסה זו ירד מתחת לרמה כלשהי. המעגל בנוי כך שכניסת IN1 היא הכניסה המחוברת למחבר ה-USB, מה שמאפשר שימוש במצבים בהם המתח יכול להגיע מ-USB או מספק חיצוני והמעגל יבחר את המתח המתאים. את מחבר ה-USB אפשר להעביר לכניסה IN2 ע"י שינוי גשרון הלחמה המחבר את מחבר ה-USB לכניסת IN2.
קו ה-EN שולט על אספקה כללית של המתח דרך הרכיב. חיבור ה-EN ל-"1" לוגי יכבה את אספקת המתח משתי הכניסות. הקו מחובר לאדמה דרך נגד Pull-Down, כך שהרכיב מופעל כברירת המחדל.
קו ה-VSNS מאפשר לבחור את כניסת המתח שתחובר ליציאה. הקו מחובר לאדמה עם נגד של 20KOhm, מה שגורם לרכיב לעבוד במצב האוטומטי, כניסה עם מתח גבוה יותר תחובר ליציאה. כאשר מתח בקו ה-VSNS הוא מעל 0.8V, הרכיב ישמתש בכניסת IN1 בלי קשר להפרשי המתחים בין שתי הכניסות. תכונה זו מאפשרת לחבר נגד חיצוני בין IN1 ל-VSNS שייצר מחלק מתח עם הנגד הפנימי של 20KOhm, כך שרק כשהמתח בקו IN1 ירד מתחת לרמה הרצויה, הרכיב יעבור למצב האוטומטי ויבחר את המתח הגבוה ביותר בכניסות.
קו ה-ILIM מאפשר לשנות את הגבלת הזרם ביציאה של הרכיב. המעגל כולל נגד של 1KOhm המגביל את הזרם ל-0.5A, אבל אפשר לחבר נגד חיצוני בין קו ה-ILIM ל-GND שלידו כדי לשנות את המגבלה עד ל-2A.
קו ה-STAT נותן חיווי על הכניסה שנבחרה ע"י הרכיב. קו זה מספק "0" לוגי כאשר כניסת IN1 בשימוש. אחרת הקו מספק "1" לוגי דרך נגד ה-Pull-Up של 100KOhm.
שימו לב:
למעגל יש 3 כניסות מתח (כניסת IN1, כניסת IN2 וחיבור ה-USB), אבל ה-USB תמיד מחובר לאחת מהכניסות ע"י גשרון הלחמה. אתם צריכים לחבר מתח חיצוני לכניסה שלא מחוברת למחבר ה-USB, אחרת אתם מייצרים קצרים בין מקורות המתח.
הרכיב מגיע עם שורת פינים שתצטרכו לשבור לאורכים הדרושים ולהלחים למעגל.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: Pololu
- מתח כניסה: 2.8 - 5.5V
- זרם: 2A
- חיבור: USB-microB
- אורך: 25.4 מ"מ
- רוחב: 12.7 מ"מ
מוצרים שיכולים לעניין אתכם:
קישורים:

נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
