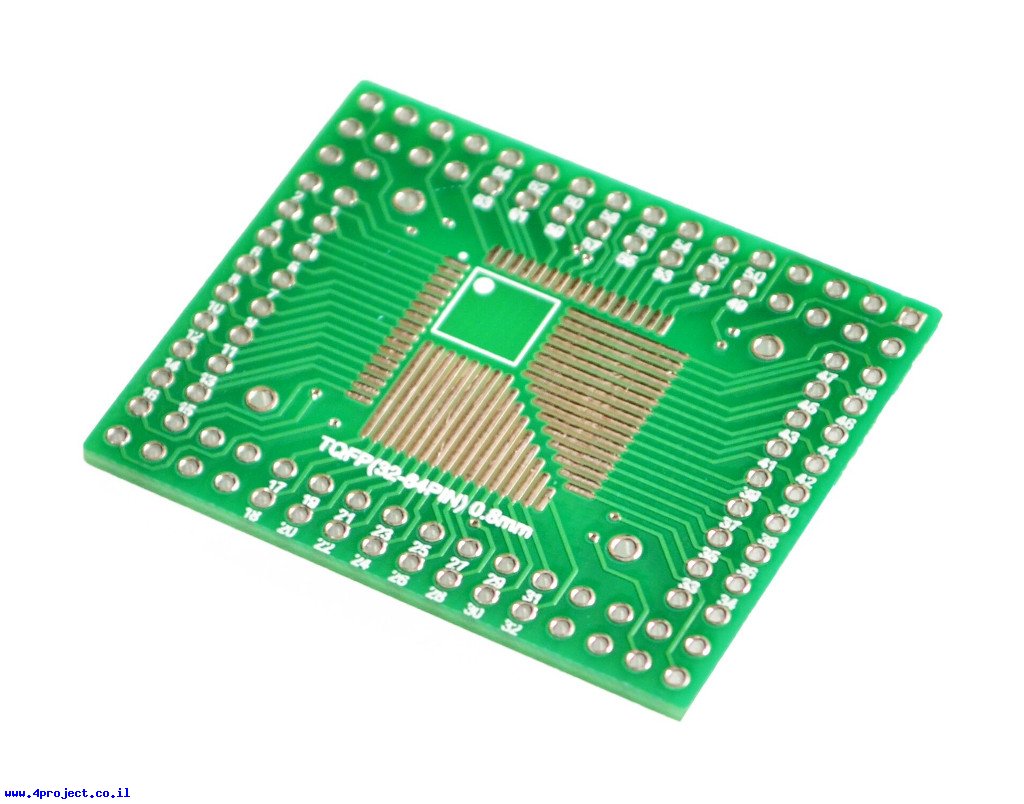

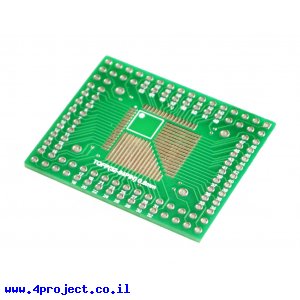

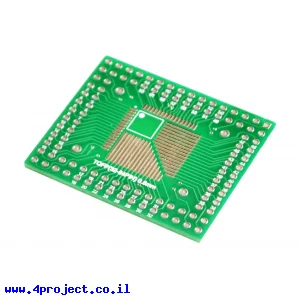

הכרטיסון הוא מעגל דו-צדדי, כאשר בצד אחד יש מוליכים המרווחים 0.5 מ"מ ובצד השני מוליכים המרווחים 0.8 מ"מ.

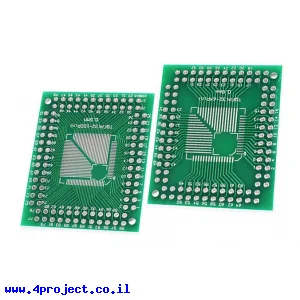

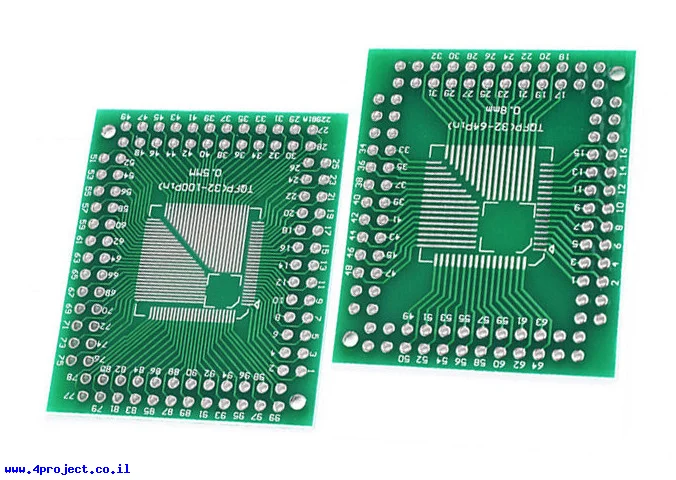

המוליכים מסודרים כך שאפשר להלחים רכיבים עם מספר רגליים בין 32 ל-84 או 100, תלוי בצד של הכרטיסון. בצד של הרכיב עם מרווח רגליים של 0.5 מ"מ אפשר להלחים רכיבים עם מספר רגליים בין 32 ל-100, בצד של הרכיב עם מרווח רגליים של 0.8 מ"מ אפשר להלחים רכיבים עם מספר רגליים בין 32 ל-84.
כל המוליכים מחוברים לחורים המרוחקים 2.54 מ"מ. המעגל כולל חורים בכל 4 הצדדים שלו, כך שאי אפשר יהיה לעבוד איתו במטריצה, אבל אפשר להלחים אליו מחברים ולהתחבר אליהם עם חוטי גישור.
שימו לב:
הכרטיסון נמכר כמו שהוא מופיע בתמונות ללא מחברים.
מחלקות עם מוצרים דומים:
מאפיינים:
- אריזה: TQFP-100 0.5/0.8mm
- אורך: 41mm
- רוחב: 34 מ"מ
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה רגילה
