כרטיסון מתאם רמות לוגיות 4 ערוצים - TXB0104

מספר קטלוגי: 4P-3296 / SF-BOB-11771
מחיר / מחירים
29.10 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 8

- מלאי ספק: בודקים...
מעדכנים...


אמורות להיות לנו 8 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

כרטיסון מתאם רמות לוגיות 4 ערוצים - TXB0104
לחץ להגדלה
התמונות להמחשה בלבד

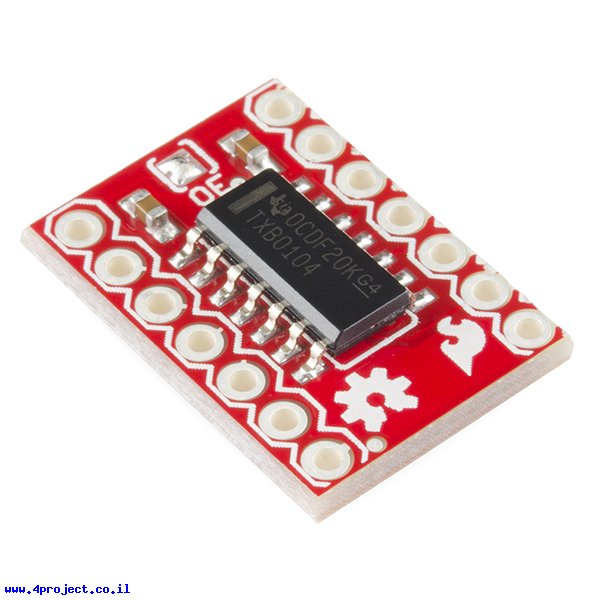

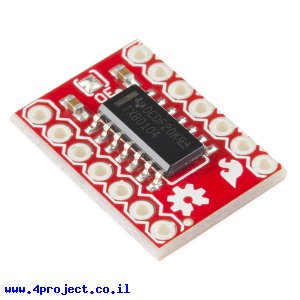

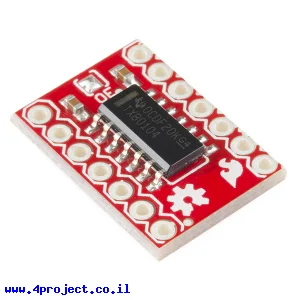

זהו כרטיסון עם רכיב TXB0104 של חברת Texas Instruments.

ה-TXB0104 הוא מתאם רמות לוגיות בעל 4 קווים דו-כיווניים, כאשר הרכיב יודע לזהות את הכיוון בעצמו.

לרכיב יש 2 קווי מתח מופרדים, קו A יכול לעבוד במתחים בין 1.2V ל-3.6V, קו B יכול לעבוד במתחים בין 1.65V ל-5.5V.
זה מאפשר לייצר תאום בין רכיבים הפועלים על מתחים כמו 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V.
חשוב לשמור שמתח הקו A לא יעלה על מתח של הקו B.

הרכיב לא מתאים לעבודה עם תקשורת I2C או מקרים אחרים בהם נעשה שימוש בנגדי pull-up בערכים נמוכים. הזרמים הגבוהים מבלבלים את הרכיב והוא לא מסוגל לבחור את הכייון הנכון של הקווים. היצרן ממליץ על נגד pull-up של כ-50KOhm במקרה ויש צורך.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: TXB0104
  • יצרן: Texas Instruments
  • מספר ערוצים: 4
  • אורך: 18 מ"מ
  • רוחב: 13 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 1 גרם
  • אריזה מינימלית: מעטפה מרופדת
